PCD7.D412DT5F

PCD7.D412DT5F

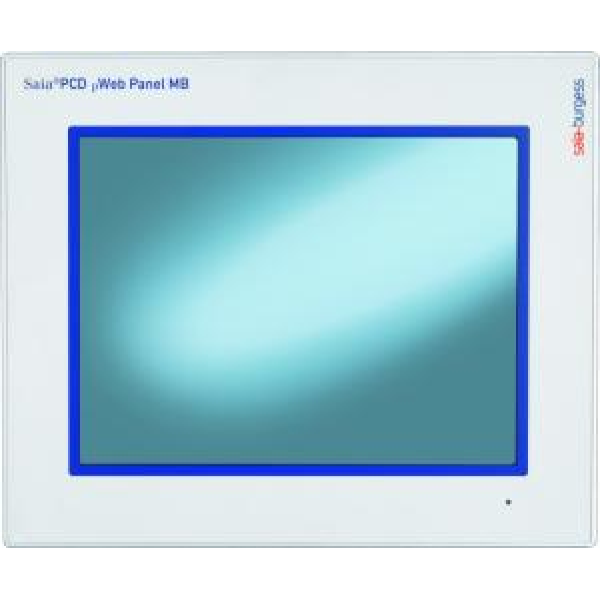

Programowalny panel Webowy Saia, PCD7.D412DT5F  o przekątnej 12,1” łączy funkcje i możliwości webowego panela operatorskiego, sterownika PLC i systemu do zarządzania zużyciem mediów. Oprócz standardowych funkcji paneli HMI oferuje wbudowaną technologię Automation Server i komunikację w popularnych sieciach (S-Bus, Ether S-Net, Ether S I-O, Modbus RTU/TCP i M-Bus). Dzięki temu umożliwia modernizację instalacji automatyki (także wykonanych w starszych technologiach oraz na bazie komponentów firm trzecich) bez konieczności wymiany starych sterowników, co ogranicza zarówno ryzyko, jak i koszty.</p

Kategoria:

Wielofunkcyjne, programowalne Web-panele powstały w oparciu o nowy system operacyjny Saia COSinus opracowany dla sterowników Saia PCD. Dzięki integracji Automation Servera nowe panele mogą pracować jako stacje zarządzające w rozproszonych systemach (np. jako stacja master w sieci Smart RIO) lub koncentratory danych (128 MB pamięci z systemem plików w sterownik). Ponieważ panele oferują także funkcję zbierania alarmów z kilku źródeł, stanowią ciekawą alternatywę dla niewielkich aplikacji SCADA. Jednocześnie aplikacja S-Monitoring (dostępna opcjonalnie, bezpłatnie) umożliwia monitorowanie i zarządzanie zużyciem mediów przez maszyny czy linie technologiczne. Aplikacja S-Monitoring jest gotowa do użytku bez dodatkowej konfiguracji czy konieczności programowania. Sterownik PLC wbudowany w panel jest programowany za pomocą pakietu Saia PG5 Controls Suite.

Parametry sterownika:

Ekran 10,4” TFT
Rozdzielczość (piksele) VGA 640×480
Matryca dotykowa rezystancyjna
Regulacja kontrastu tak
Podświetlenie LED
Zasilanie 24 VDC ±20%
Pobór prądu Max 500 mA
Stopień ochrony (front) IP65
Sygnalizacja statusu LED nie

Parametry sterownika:

Pamięć użytkownika, ROM/D
/Tekst
1 MB
RAM/DB/Tekst 1 MB
Zasoby sterownika 16384 flagi/16 384 rejestry
Backup użytkownika Program użytkownika jest zawsze
przechowywany na zintegrowanej karcie
µSD, skąd może być błyskawicznie pobrany
System plików użytkownika 128 MB
System operacyjny Saia® COSinus
Procesor Coldfire CF5373L 240 MHz
Cykl programu Max. 10 cykli/sekundę
Sieci komunikacyjne S-Bus, Ether S-Net, Ether S I-O, Modbus
RTU/TCP, M-Bus
Usługi internetowe Saia Micro-Browser, Automation Server

Interfejsy:

Ethernet 10/100 Mbit/sek. 2 x RJ-45 (switch) / http direct
USB 12 Mbit/sek. 1 x klient
Interfejs szeregowy RS-485, 1 slot dla modułów PCD7.F1xxS
Zakres temperatury Praca: 0…+50 °CPrzechowywanie: -20…+70°C
Wilgotność 10…95%, bez kondensacji
Bateria Litowa, Renata CR 2032 (1-3 lata)
Zegar RTC Tak, podtrzymanie bateryjne
