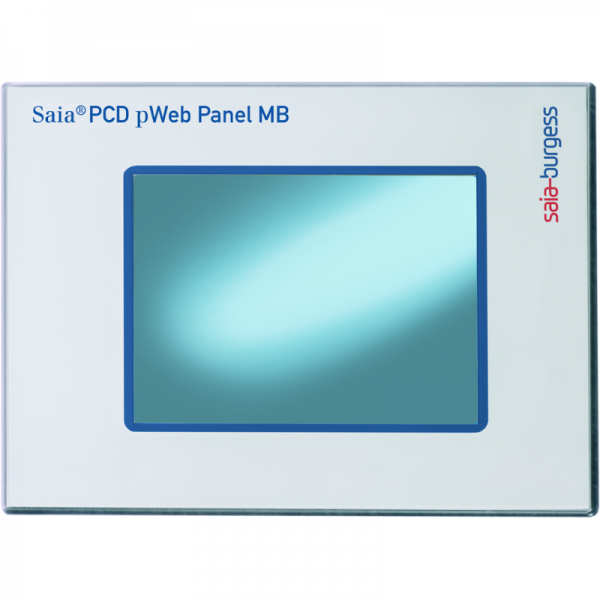

Panel webowy PCD7.D457VT5F
Programowalny panel Webowy Saia, PCD7.D457VT5F o przekątnej 5,7” łączy funkcje i możliwości webowego panela operatorskiego, sterownika PLC i systemu do zarządzania zużyciem mediów. Oprócz standardowych funkcji paneli HMI oferuje wbudowaną technologię Automation Server i komunikację w popularnych sieciach (S-Bus, Ether S-Net, Ether S I-O, Modbus RTU/TCP i M-Bus). Dzięki temu umożliwia modernizację instalacji automatyki (także wykonanych w starszych technologiach oraz na bazie komponentów firm trzecich) bez konieczności wymiany starych sterowników, co ogranicza zarówno ryzyko, jak i koszty.
Wielofunkcyjne, programowalne Web-panele powstały w oparciu o nowy system operacyjny Saia COSinus opracowany dla sterowników Saia PCD. Dzięki integracji Automation Servera nowe panele mogą pracować jako stacje zarządzające w rozproszonych systemach (np. jako stacja master w sieci Smart RIO) lub koncentratory danych (128 MB pamięci z systemem plików w sterownik). Ponieważ panele oferują także funkcję zbierania alarmów z kilku źródeł, stanowią ciekawą alternatywę dla niewielkich aplikacji SCADA. Jednocześnie, aplikacja S-Monitoring (dostępna opcjonalnie, bezpłatnie) umożliwia monitorowanie i zarządzanie zużyciem mediów przez maszyny czy linie technologiczne. Aplikacja S-Monitoring jest gotowa do użytku bez dodatkowej konfiguracji czy konieczności programowania. Sterownik PLC wbudowany w panel jest programowany za pomocą pakietu Saia PG5 Controls Suite.
Parametry panelu:
| Ekran | 5,7″ TFT |
| Rozdzielczość (piksele) | VGA 640×480 |
| Matryca dotykowa | rezystancyjna |
| Regulacja kontrastu | tak |
| Podświetlenie | LED |
| Zasilanie | 24 VDC ±20% |
| Pobór prądu | Max 500 mA |
| Stopień ochrony (front) | IP65 |
| Sygnalizacja statusu LED | nie |
Parametry
sterownika:
| Pamięć użytkownika, ROM/D /Tekst |
1 MB |
| RAM/DB/Tekst | 1 MB |
| Zasoby sterownika | 16384 flagi/16 384 rejestry |
| Backup użytkownika | Program użytkownika jest zawsze przechowywany na zintegrowanej karcie µSD, skąd może być błyskawicznie pobrany |
| System plików użytkownika | 128 MB |
| System operacyjny | Saia® COSinus |
| Procesor | Coldfire CF5373L 240 MHz |
| Cykl programu | Max. 10 cykli/sekundę |
| Sieci komunikacyjne | S-Bus, Ether S-Net, Ether S I-O, Modbus RTU/TCP, M-Bus |
| Usługi internetowe | Saia Micro-Browser, Automation Server |
Interfejsy:
| Ethernet 10/100 Mbit/sek. | 2 x RJ-45 (switch) / http direct |
| USB 12 Mbit/sek. | 1 x klient |
| Interfejs szeregowy | RS-485, 1 slot dla modułów PCD7.F1xxS |
| Zakres temperatury | Praca: 0…+50 °C Przechowywanie: -20…+70°C |
| Wilgotność | 10…95%, bez kondensacji |
| Bateria | Litowa, Renata CR 2032 (1-3 lata) |
| Zegar RTC | Tak, podtrzymanie bateryjne |
Web-Panel-MB_PCD7D457VT5F.pdf Pobierz
