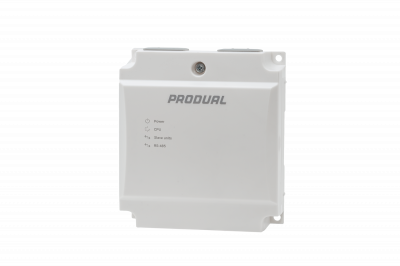

CU-LH-BAC

CU-LH-BAC

Zaprojektowany z myślą o bardziej zaawansowanych aplikacjach sterowania pomieszczeniami i strefami, które wymagają rozszerzonej funkcjonalności *w porównaniu z tradycyjnymi sterownikami). Urządzenie obsługuje następujące protokoły komunikacji: Modbus RTU i BACnet MSTP. Jest zbudowana na platformie Produal PUMP®



Kategorie: ,

Jednostka sterująca jest wyposażona w dwie oddzielne pętle: sterowania i pętlę sterownika kaskadowego. Jednostka ma trzy tryby działania zapewniające energooszczędność funkcji sterowania. Wyjścia, wartości zadane i strefę nieczułości sterownika można skonfigurować osobno dla każdego trybu działania.
Wyjścia jednostki sterującej są wielofunkcyjne i obsługują siłowniki 0…10 V DC i 24 V AC za pomocą różnych funkcji wyjściowych takich jak ogrzewanie, chłodzenie, 6-drogowy zawór sterujący, siłownik 3-punktowy, prędkość wentylatora lub VAV.
Wejścia jednostki sterującej są wielofunkcyjne i obsługują pasywne czujniki NTC10, sygnały 0…10 V DC przetworników oraz funkcje styków. Funkcje wejść można wybrać oddzielnie dla każdego wejścia, np. do pomiaru temperatury i poziomu CO2 lub do zmiany trybu działania pracy, pomijania wyjść, funkcji alarmów itd.
Ustawienia sterownika można wprowadzać za pomocą aplikacji Produal MyTool® na system Android razem z kluczem sprzętowym Bluetooth MyTool Connect, co przyspiesza konfigurację. Aplikacja umożliwia zapisanie ustawień sterownika w usłudze Produal MyCloud. Do sterownika można podłączyć maksymalnie dwa moduły pomieszczeniowe Produal Proxima® RU, co daje możliwość jednoczesnej obsługi dwóch pomieszczeń.

Dane techniczne:

  • EAN: 6419767029782
  • Zasilanie: 24 Vac/dc, < 2 VA
  • Wejście: 3 × wejście uniwersalne (NTC 10 / rezystancyjne / bezpotencjałowe / 0…10 V DC)
  • Dokładność pomiarowy temperatury: ±0,5 °C
  • Wyjście: 2 x wyjście wielofunkcyjne (0…10 V DC, 2 mA / 24 V AC, 1 A (PWM))
  • Wyjście: 2 x wyjście wielofunkcyjne (0…10 V DC, 2 mA)
  • Wyjście: 2 x 24 V AC, obciążenie całkowite <6 A
  • IP klasa ochrony: IP44
  • Materiał: PC
  • Temperatura otoczenia: 0…50 °C
  • Wilgotność: 0…85 %rH
  • Sposób montażu: do powierzchni ściany lub szyny DIN 35 mm
  • Wymiary zewnętrzne: 116 x 128 x 47 mm
  • Aplikacja: Klimakonwektory 4-rurowe, Klimkonwektory 2-rurowe, Ogrzewanie podłogowe, Ogrzewanie/ chłodzenie podłogowe, Belka chłodząca, Sterowanie centralą wentylacyjną (AHU), Zawór 6-drogowy, Instalacja strefowa
  • Funkcja: Wentylatory 3-biegowe – sterowanie poprzez moduł FCRY, Wentylatory z silnikami bezszczotkowymi (EC motors), Sterowanie układami VAV, Sterowanie jakością powietrze CO2, Modbus, Wentylatory 3-biegowe – sterowanie, Wejście karty magnetycznej, Funkcja przełączania, Wejście czujnika drzwi/okien, Wejście czujnika kondensacji, Wejście obecności (PIR), Wejście zewnętrznego czujnika temperatury, Wejście przetwornika temperatury
  • Liczba stopni sterowania: 2/2
  • Tryby sterowania: P/PI
  • Modbus: Tak
  • BACnet: Tak
