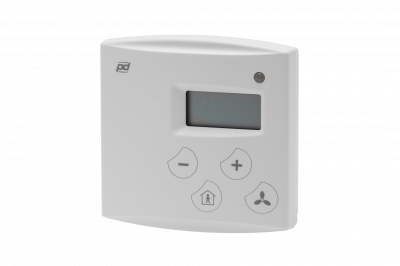

Sterownik pomieszczeniowy HLS 44-CO2

HLS 44-CO2

HLS 44-SE – to uniwersalny sterownik pomieszczeniowy służący do regulacji temperatury w poszczególnych pomieszczeniach oraz w instalacjach sterowania ze zmienną objętością powietrza (VAV). Można go podłączyć do systemu obsługującego protokół komunikacji Modbus RTU za pomocą złącza RS-485. Sterownik ma wbudowany czujnik CO₂. Magistrala jest galwanicznie odizolowana od pozostałych elementów elektronicznych sterownika.



Kategorie: ,

Sterownik obsługuje siłowniki sterowane napięciem 0…10 V i/lub siłowniki termiczne. Jeśli klimakonwektor jest wyposażony w silnik komutowany elektronicznie (EC), prędkością wentylatora można sterować za pomocą wyjścia o napięciu 0…10 V. W celu sterowania prędkością wentylatorów z silnikami 3-biegowymi wymagany jest moduł przekaźnikowy FCRY 3. Nawiew świeżego powietrza można regulować przez sterowanie zmiennym przepływem powietrza za pomocą wyjścia 0…10 V. Wewnętrzny pomiar stężenia dwutlenku węgla umożliwia zastosowanie sterowania zapotrzebowaniem powietrza i energooszczędną wentylacją.

Dane techniczne:

  • EAN: 6419767016454
  • Zasilanie: 24 Vac/dc, < 1 VA, UWAGA: przy zasilaniu Vdc działają tylko wyjścia 0..10 V i komunikacja Modbus
  • Wartość zadana: 18…26 °C, ±16 °C (tryb dzień), 8…50 °C (tryb noc)
  • Wejście: 0…10 Vdc, dla pomiaru CO₂ lub zewnętrznej wartości zadanej
  • Wejście: DI, dla PIR lub karty hotelowej
  • Wejście: zewnętrzny czujnik lub DI (styk drzwi/okno lub czujnik kondensacji)
  • Zakres pomiarowy (temperatury): 0…50 °C
  • Zakres pomiarowy (CO2):0…2000ppm
  • Dokładność pomiarowy temperatury: ±0,5 °C
  • Dokładność pomiarowa CO2: typ. ±40 ppm +3 % wartości
  • Wyjście: 4 x 0…10 Vdc, 2 mA, dla VAV, fan, grzania lub chłodzenia
  • Wyjście: 2 x 24 Vac, 1 A, grzanie i chłodzenie
  • IP klasa ochrony: IP20
  • Materiał: ABS plastik
  • Temperatura otoczenia: 0…50 °C
  • Wilgotność: 0…85 %rH
  • Sposób montażu: za pomocą wkrętów na ścianie lub w puszce montażowej (rozstaw otworów 60 mm)
  • Wymiary zewnętrzne: 87 x 86 x 32 mm
  • Wyświetlacz: Tak
  • Aplikacja: Klimakonwektory 4-rurowe, Belka chłodząca, Sterowanie grzejnikiem
  • Funkcja: Wentylatory 3-biegowe – sterowanie poprzez moduł FCRY, Wentylatory z silnikami bezszczotkowymi (EC motors), Sterowanie układami VAV, Sterowanie jakością powietrze CO2, Modbus
  • Liczba stopni sterowania: 2/3
  • Tryby sterowania: P/PI
  • Modbus: Tak
