Moduły komunikacyjne sieci BACnet MS/TP rozszerzają możliwości sterowników PLC serii Saia PCD2 i PCD3 firmy Saia Burgess Controls.
Rys. 1 Moduł PCD2.F2150
Protokół BACnet MS/TP jest zaimplementowany bezpośrednio w oprogramowaniu modułów. Aktualizacje firmware’u można wgrywać do modułów z pakietu PG5 Controls Suite za pośrednictwem sterownika PLC, co znacznie ułatwia serwis i eksploatację urządzeń.
Moduły z komunikacją BACnet MS/TP są wyposażone w interfejs RS-485 i jedno gniazdo do rozbudowy za pomocą dodatkowych modułów serii PCD7.F1xx. Są przystosowane do montażu w slotach 0…3 sterowników.
Urządzenia występują w 2 wersjach:
- PCD2.F2150 przeznaczone do sterowników serii PCD1.M2xx0 i PCD2.M5xx0
oraz - PCD3.F215 do sterowników PCD3.M3xx0, PCD3.M5xx0 i PCD3.M6xx0.
W dodatkowym slocie PCD2.F2150 i PCD3.F215 można zabudować następujące moduły serii PCD7.F1xx:
- PCD7.F110S RS-422/RS-485 z separacją galwaniczną
- PCD7.F121S RS-232 z RTS/CTS, DTR/DSR, DCD; do modemu i połączeń EIB
- PCD7.F150S RS-485 z separacją galwaniczną
- PCD7.F180S Belimo MP-Bus (do 8 siłowników).

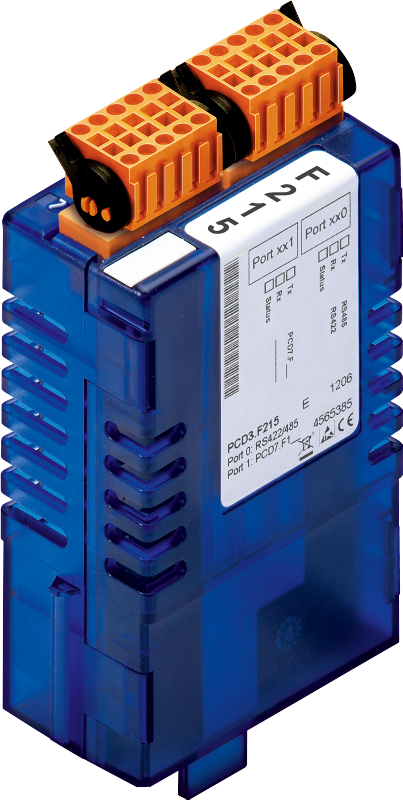

Rys. 2 Moduł PCD3.F215
