Do rodziny dwukierunkowych liczników energii elektrycznej Saia PCD dołączyły modele z interfejsem komunikacyjnym Modbus.

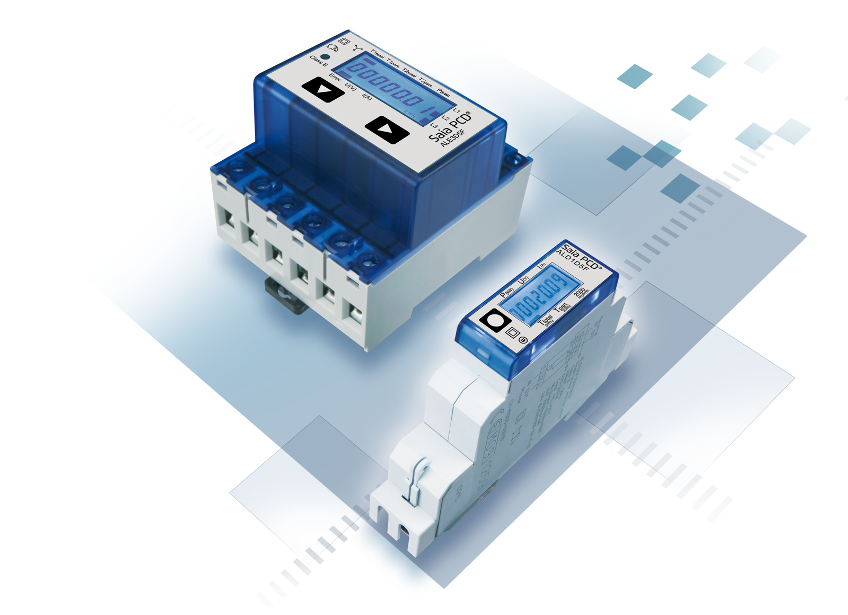

Dwukierunkowe_liczniki_energii_Modbus_SBCDwukierunkowe liczniki energii umożliwiają pomiar przepływu energii w dwóch kierunkach za pomocą jednego urządzenia. Liczniki tego typu znajdują zastosowanie w miejscach, gdzie energia jest jednocześnie zużywana i wytwarzana, np. w instalacjach fotowoltaicznych lub elektrowniach wiatrowych. Z powodzeniem pracują w systemach zarządzania zużyciem energii i mediów. W rodzinie dwukierunkowych liczników Saia PCD firmy Saia Burgess Controls znajdują się liczniki z interfejsem S-Bus, M-Bus oraz wyjściem impulsowym. Nowością są dwa modele z interfejsem Modbus:

  • ALD1 to licznik jednofazowy, przeznaczony do pomiarów bezpośrednich, 230 VAC, 32 A, dwukierunkowy, zgodny z MID
  • ALE3 jest licznikiem trójfazowym, przeznaczonym do pomiarów w układach bezpośrednich, 230 / 400VAC, 65A, dwukierunkowym, zgodnym z MID.

Interfejs komunikacyjny umożliwia użytkownikom odczyt nie tylko zliczonej, pobranej lub oddanej do sieci mocy, ale też udostępnia wartości napięcia, prądu, mocy czynnej i biernej.

Dwukierunkowe liczniki energii z powodzeniem pracują jako komponenty systemów monitorowania zużycia mediów. Przykładem takiego rozwiązania jest S-Monitoring, łatwy do instalacji, rozbudowy i obsługi system, który wspomaga podnoszenie efektywności energetycznej przedsiębiorstw. Aplikacja S-Monitoring automatycznie rozpoznaje rodzaj podłączonego licznika i ‒ w zależności od jego typu ‒ zlicza energię pobraną lub dostarczaną do sieci. Za pomocą interfejsu komunikacyjnego liczniki energii mogą być częściowo zerowane, co stanowi bardzo przydatną funkcję w przypadku aplikacji bilingowych (np. hostelach czy na kempingach), ponieważ pozwala zliczać nie tylko całkowitą pobieraną energię, lecz także rozliczać poszczególnych odbiorców.

Wszystkie typy liczników energii elektrycznej Saia PCD charakteryzuje trwała przemysłowa konstrukcja (Swiss made) i niewielki rozmiar odpowiadający normom instalacyjnym dla rozdzielnic elektrycznych. Liczniki są przystosowane do montażu na szynie DIN i zabudowy w standardowych szafkach elektrycznych. Połączenie technologii przemysłowej i zwartej konstrukcji z dużym zakresem pomiarowym (0,25 A – 6000 A) predestynuje liczniki Saia PCD do bardzo wielu zastosowań. W rodzinie znajduje się szeroka gama liczników do pomiarów bezpośrednich i półpośrednich, jedno- i trójfazowych, z wyjściem impulsowym lub wbudowanymi interfejsami komunikacyjnymi S-Bus, M-Bus albo Modbus. Dzięki zgodności z dyrektywą MID liczniki energii elektrycznej Saia PCD są zatwierdzone do użytkowania w systemach pomiaru zużycia energii w całej Europie, bez konieczności dodatkowej kalibracji.

Dane techniczne magistrali Modbus dla liczników dwukierunkowych:

  • Protokół Modbus RTU wg specyfikacji IDA
  • Magistrala RS-485
  • Prędkości transmisji: 4800 / 9600 / 19200 / 38400 / 57600 / 115200 (prędkość jest wykrywana automatycznie)
  • Parametry transmisji:
    – Parzyste: 8 bitów danych, 1 bit stopu
    – Nieparzyste: 8 bitów danych, 1 bit stopu
    – Brak parzystości: 8 bitów danych, 2 bity stopu.

Więcej o dwukierunkowych licznikach ALD1 i ALE3 z Modbus
