Zdalne we cyfrowe w module RIO E-Line

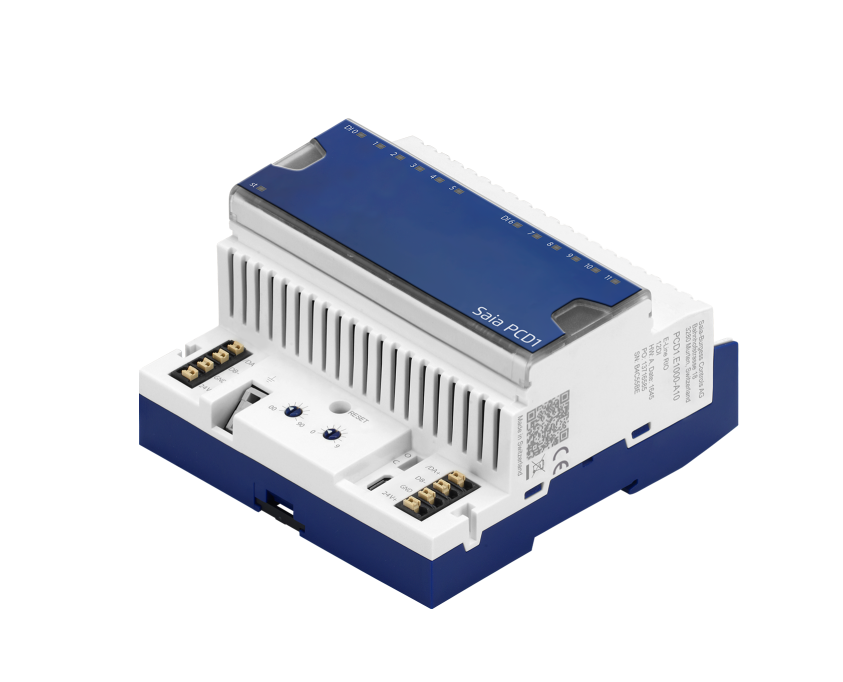

PCD1.E1000-A10 to moduł zdalnych wejść cyfrowych serii E-Line (linii S), przeznaczony do tworzenia rozproszonych instalacji automatyki.

Modul_zdalnych_we_wy_SBC_PCD1.E1000-A10_Komunikacja realizowana jest przez interfejs RS-485 i sieci S-Bus Extended lub Modbus.

Urządzenie charakteryzują kompaktowe wymiary umożliwiające montaż w standardowych szafkach elektrycznych. Na lokalne wysterowanie każdego z wyjść pozwalają przyciski umieszczone na przedniej płycie modułu.

PCD1.E1000-A10 ma wbudowanych 12 wejść cyfrowych 24 VDC.

Moduły RIO E-Line linii S są w pełni kompatybilne z pozostałymi modelami serii, mają mniejszą liczbę wbudowanych we/wy i niższą cenę. Charakteryzuje je opracowana od nowa konstrukcja, która dodatkowo przyspiesza montaż i ułatwia tworzenie sieci. Sprawniejsze i wygodne łączenie modułów między sobą umożliwia łączówka w postaci mostka, przeznaczona do zasilania i komunikacji. Urządzenia mają także wbudowany terminator magistrali RS-485.

Wszystkie moduły serii E-Line linii S są wyposażone w interfejs micro USB i RS-485. Port szeregowy umożliwia komunikację w sieciach S-Bus i Modbus RTU. Domyślnym protokołem jest S-Bus, a sieć Modbus można skonfigurować za pośrednictwem micro USB i opartej na Windows aplikacji E-Line App (dostępna bezpłatnie).

Lokalne zadawanie wartości (niezależnie od pracy jednostki nadrzędnej) umożliwiają zadajniki umieszczone na płycie czołowej każdego modułu. Ręczne zadawanie parametrów może być także realizowane zdalnie (np. z pomocą panelu operatorskiego) za pośrednictwem specjalnie przygotowanych szablonów webowych. PCD1.E1000-A10 może być również zarządzany zdalnie, za pomocą aplikacji webowej jednostki nadrzędnej. W przypadku utraty komunikacji ze stacją Master, wartości wyjść ustawiane są zgodnie z konfiguracją ręczną.

Konfiguracja modułów wykonywana jest w środowisku PG5 Controls Suite (bloki funkcyjne E-Suite i szablony webowe).

Więcej informacji na temat modułów PCD1.E1000-A10
