PCD1.G2000-A20 to nowy, ekonomiczny moduł zdalnych we/wy RIO serii E-Line, przeznaczony do tworzenia rozproszonych systemów automatyki w aplikacjach budynkowych.

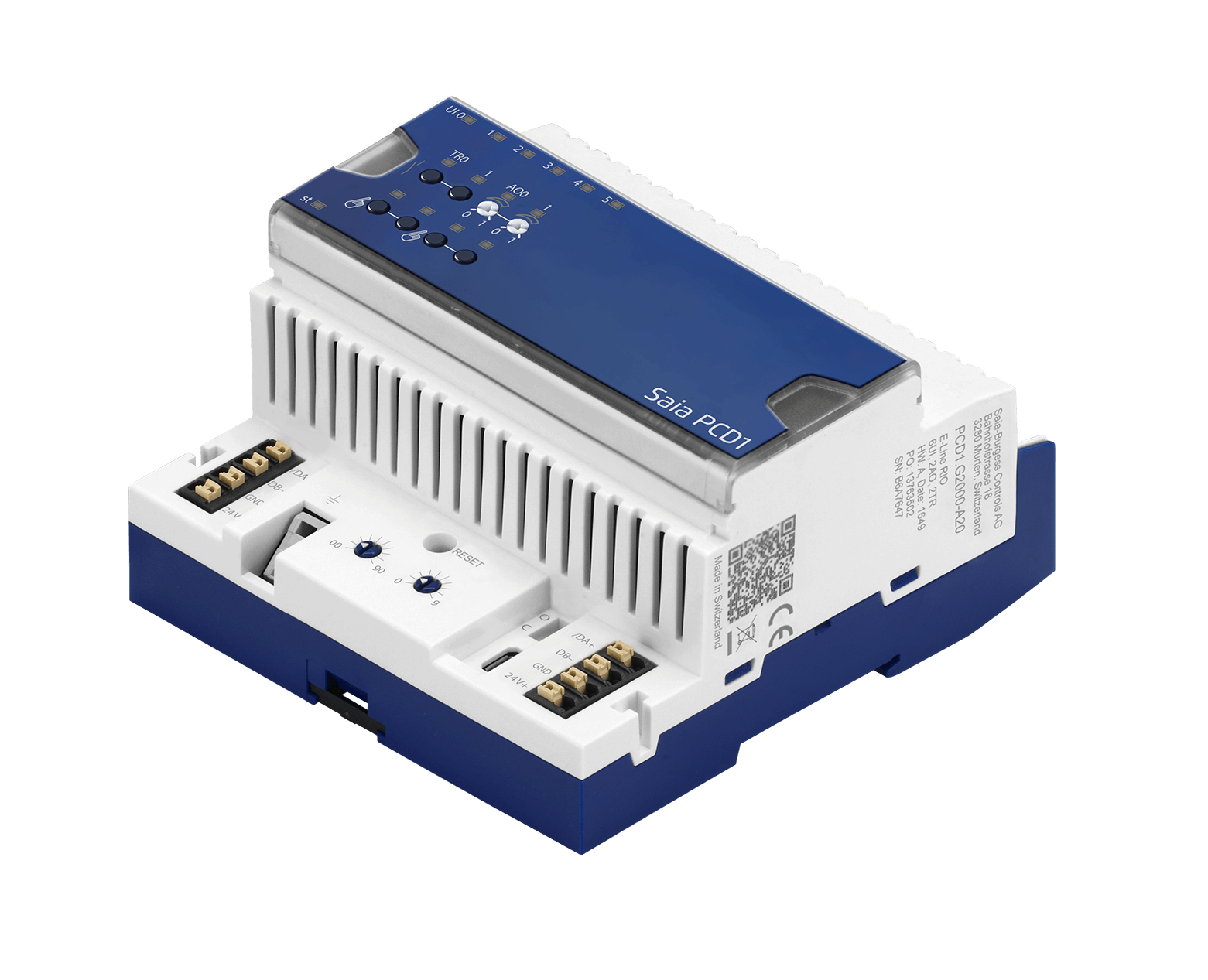

Modul_RIO_E-Line_SBC_PCD1.G2000-A20

Komunikacja realizowana jest przez interfejs RS-485 i sieci S-Bus Extended lub Modbus. Urządzenie charakteryzują kompaktowe wymiary umożliwiające montaż w standardowych szafkach elektrycznych. Na lokalne wysterowanie każdego z wyjść pozwalają przyciski umieszczone na przedniej płycie modułu.

PCD1.G2000-A20 ma wbudowanych 6 wejść uniwersalnych, 2 wyjścia analogowe i 2 wyjścia Triac.

Wejścia uniwersalne można konfigurować zgodnie z indywidualnymi potrzebami (wybierając wejście cyfrowe 0-10 V lub analogowe − napięciowe albo rezystancyjne dla konkretnego typu czujnika).

Specyfikacja we/wy PCD1.G2000-A20:

  • 6 wejść uniwersalnych:
    – wejścia cyfrowe 24 VDC
    – wyjścia analogowe 12-bitowe, 0…10 V, Pt/Ni 1000, Ni 1000 L&S, NTC, 0…2500 Ohm, 0…7500 Ohm, 0…300 kOhm
  • 2 wyjścia analogowe 10-bitowe, 0…10 V
  • 2 wyjścia Triac 24 VAC/1 A lub 230 VAC/1 A

Moduły RIO E-Line linii S są w pełni kompatybilne z pozostałymi modelami serii, mają mniejszą liczbę wbudowanych we/wy i niższą cenę. Charakteryzuje je opracowana od nowa konstrukcja, która dodatkowo przyspiesza montaż i ułatwia łączenie modułów w sieci. Szybsze okablowanie i sprawniejsze zestawianie modułów w sieć umożliwia łączówka w postaci mostka, przeznaczona do zasilania i komunikacji. Urządzenia mają także wbudowany terminator magistrali RS-485.

Lokalne zadawanie wartości (niezależnie od pracy jednostki nadrzędnej) umożliwiają zadajniki umieszczone na płycie czołowej każdego z modułów. Ręczne zadawanie parametrów może być także realizowane zdalnie (np. z pomocą panela operatorskiego) za pośrednictwem gotowych szablonów webowych. Moduły RIO E-Line mogą być również zarządzane zdalnie, za pośrednictwem aplikacji webowej jednostki nadrzędnej. W przypadku utraty komunikacji ze stacją Master, wartości wyjść ustawiane są zgodnie z konfiguracją ręczną.

Wszystkie nowe moduły serii E-Line są wyposażone w interfejs micro USB i RS-485. Port szeregowy umożliwia komunikację w sieciach S-Bus i Modbus RTU. Domyślnym protokołem jest S-Bus, natomiast sieć Modbus można skonfigurować za pośrednictwem micro USB i bezpłatnej, opartej na Windows aplikacji E-Line App. Urządzenia mają galwaniczną izolację pomiędzy zasilaniem, magistralą i we/wy, a o statusie ich pracy informują diody umieszczone na froncie.

Konfiguracja modułów wykonywana jest w środowisku PG5 (bloki funkcyjne E-Suite i szablony webowe). Specjalnie dla modułów E-Line producent opracował protokół S-Bus Extended, który zapewnia do 4 razy szybszą komunikację w porównaniu z innymi urządzeniami serii Saia PCD.

Seria E-Line to sprawdzona, przemysłowa technologia sterowania, przygotowana zgodnie ze standardami dla szaf elektrycznych, a dodatkowo wyposażona we wszystkie funkcjonalności niezbędne do sterowania aplikacjami HVAC. Obudowy wszystkich komponentów serii E-Line są przystosowane do montażu na szynie DIN 35mm i instalacji w standardowych szafkach, a kompaktowe gabaryty umożliwiają ich użycie nawet w najbardziej ograniczonych przestrzeniach.
