Dlaczego parametry bloczków biblioteki HVC zostają przywracane do nastaw domyślnych?

Parametry bloków funkcyjnych (Adjust Parameters) z biblioteki HVC (np. regulatorów PID, programów czasowych itp.) mogą zostać przywrócone do nastaw domyślnych za pośrednictwem bloku inicjalizacyjnego Initialization HVC. Blok Initialization HVC służy do centralnego zarządzania wszystkimi blokami funkcyjnymi z biblioteki Heavac użytymi w danym pliku Fupla.

W przypadku kiedy użytkownik stosuje inicjalizacyjny blok funkcyjny Heavac 7 parametry bloczków mogą być restartowane w następujących przypadkach:

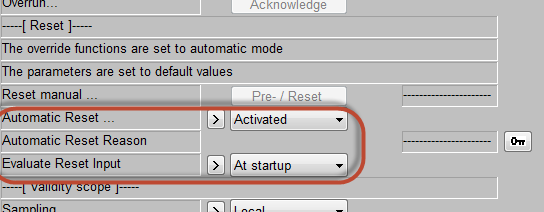

– przy każdym „zimnym” restarcie sterownika lub wgraniu programu do sterownika – jeżeli do wejścia Res jest podłączony sygnał logiczny „1” lub (np. pusty konektor – jak widać poniżej), w parametrach bloczka parametr Automatic Reset jest ustawiony na Activated, a parametr Evaluate Reset Input jest ustawiony na At Startup

saia-pg5-fbox-heavac7-init

saia-pg5-hvac-automatic-reset

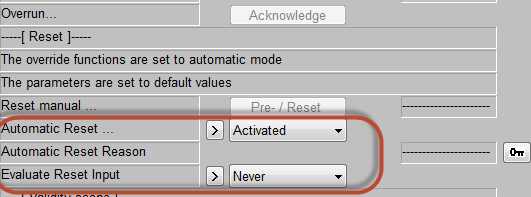

– tylko i wyłącznie przy każdym wgraniu programu do sterownika  – jeżeli w parametrach bloczka parametr Automatic Reset jest ustawiony na Activated a parametr Evaluate Reset Input jest ustawiony na Never

saia-pg5-hvac-automatic-reset2

Jeżeli nie chcemy aby przy każdym wgraniu parametry bloków funkcyjnych były zmieniane to parametr Automatic Reset należy ustawić na Not Activated

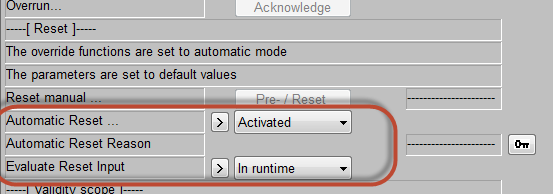

– w dowolnej chwili w trakcie działania programu (sterownik w trybie Run) w przypadku wykrycia zbocza narastacjącego na wejściu Res – parametr Automatic Reset ustawiony na Activated, a parametr Evaluate Reset Input jest ustawiony na In runtime

saia-pg5-fbox-heavac7-init2

saia-pg5-hvac-automatic-reset3

W przypadku zastosowania inicjalizacyjnego bloku funkcyjnego w wersji Heavac 8 (najnowszej) wejścia Res nie ma.

Jeżeli chcemy skorzystać z funkcji umożliwiającej restart parametrów w przypadku „zimnego” restartu (At Startup) lub w trakcie działania programu (In runtime) należy użyć dodatkowego bloku funkcyjnego Heavac Reset.

saia-pg5-fbox-heavac8saia-pg5-fbox-heavac8-2
