Dlaczego pomimo prawidłowej konfiguracji projektu PG5 komunikacja pomiędzy sterownikiem a stacjami Smart RIO nie działa poprawnie?

Symptomy:

po wgraniu programu do sterownika Master komunikacja ze stacjami Smart RIO nie działa poprawnie – wartości zdalnych wejść / wyjść nie są widoczne w sterowniku;
status pracy stacji RIO to: Halt;
zarówno sterownik jak i stacje RIO są widoczne w sieci lokalnej;
stacje RIO nie mają aktywnej funkcji realizacji swojego programu;

saia-pg5-smart-rio-przykladowa-topologia-sieci1

Przykładowa konfiguracja sieci

Przyczyna:

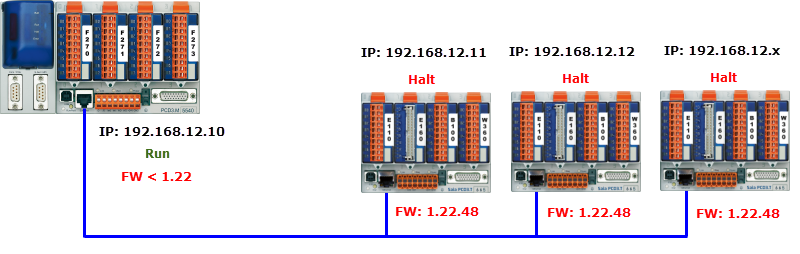

Przyczyną problemu jest niekompatybilność wersji firmware sterownika i stacji RIO:

Problem związany z brakiem wymiany danych pomiędzy urządzeniami występuje w przypadku, gdy sterownik wyposażony jest w starszy firmware niż stacje RIO, np.:

firmware sterownika: 1.16.51;
firmware stacji RIO: 1.22.48;

Rozwiązanie problemu:

Problem można rozwiązać na dwa sposoby:

Sposób 1 (zalecany) – aktualizacja firmware’u sterownika:

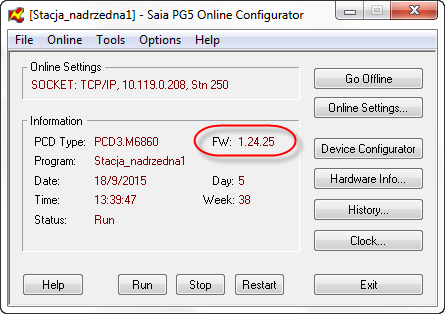

Zalecanym sposobem rozwiązania problemu jest wgranie do sterownika możliwie jak najnowszej wersji firmware’u (FW > 1.16, np. 1.22.x, 1.24.x).

Uwaga: Należy pamiętać, że operacja aktualizacji firmware’u z wersji 1.16.x do wersji > 1.22.x powoduje utratę programu przez sterownik. Przed realizacją tej operacji należy przygotować źródła projektu PG5, tak by mógł być on wgrany do sterownika po aktualizacji firmware’u.

Sposób 2 (niezalecany) – dostosowanie firmware’u stacji RIO:

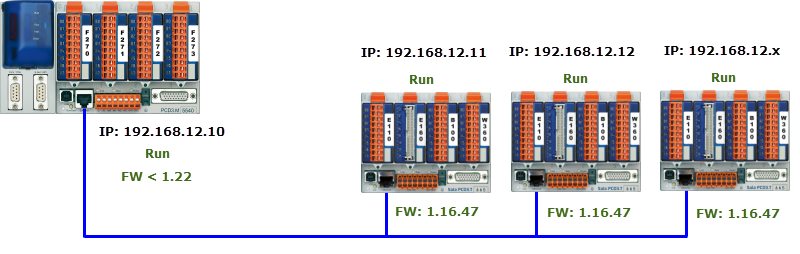

W przypadku, gdy źródła sterownika nie są dostępne lub gdy operacja przeprowadzana jest zdalnie problem może być rozwiązany poprzez dostosowanie firmware’u stacji Smart RIO do wersji firmware’u, w który wyposażony jest sterownik. Należy wtedy wgrać do stacji Smart RIO firmware w wersji 1.16.47. Po poprawnym wgraniu firmware’u stacja automatycznie przechodzi w tryb Run i dane z wejść / wyjść są dostępne w sterowniku nadrzędnym.
