Dlaczego próba zaprogramowania starszych sterowników PCD1 i PCD2 nową wersją PG5 powoduje wystąpienie błędu MEM EXT. ERROR i stan Halt sterownika?

Symptom

Podczas programowania starszych sterowników (dotyczy: z serii PCD1: M110, M120, M125, M130, M135; z serii PCD2: M110, M120, M150, M170 i M480) z wykorzystaniem nowszej wersji PG5, natychmiast po wgraniu programu sterownik przechodzi w tryb HALT z błędem MEM EXT. ERROR. Błąd występuje zazwyczaj gdy sterownik nie ma włożonej kości pamięci rozszerzonej.



Powód

Przyczyną jest nieprawidłowa konfiguracja pamięci rozszerzonej w Device Configuratorze.



Rozwiązanie

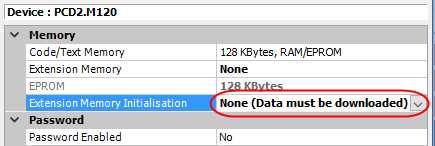

Należy zmienić konfigurację pamięci rozszerzonej i ustawić w Device Configurator w ustawieniach głównych sterownika, w sekcji “Memory” opcję “Extension Memory Initialisation” na “None (Data must be downloaded)”:

pg5-emi-none

Konfigurację należy wgrać do sterownika. Kolejne próby wgrania programu do sterownika powinny się już kończyć powodzeniem.
