Symptom

Czasem może się zdarzyć, że wartości w wyświetlaczach (Probes) w edytorze Fupla widoczne po połączeniu się ze sterownikiem w trybie Online są wyświetlane nieprawidłowo (np. szybko przeskakują lub pojawiają się nieprawidłowe wartości). Objaw ten będzie bardziej widoczny, jeśli program w sterowniku jest rozbudowany i korzysta z dużej liczby zmiennych.

Przyczyna

Fupla może odczytywać dane ze sterownika w dwóch trybach, synchronicznym i asynchronicznym. W trybie asynchronicznym można zaobserwować takie zachowanie jak opisane powyżej. Wynika ono z faktu, że w trybie tym PG5 odpytuje sterownik o wartości w wyświetlaczach niezależnie od działania programu. Natomiast w programie te same rejestry i flagi mogą być wykorzystywane wielokrotnie do tymczasowych obliczeń. Przeskakujące i nieprawidłowe wartości będą dotyczyć właśnie takich zmiennych. Błędne wartości wynikają z tego, że wyświetlana jest wartość danej zmiennej odpytana w zupełnie innym momencie wykonywania programu niż wyświetlana strona.

Rozwiązanie

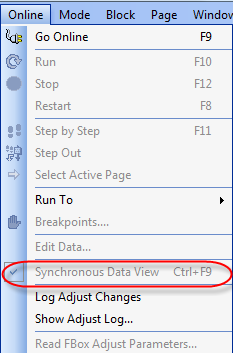

Rozwiązaniem jest włączenie trybu synchronicznego odpytywania wartości w wyświetlaczach. W trybie tym wyświetlane wartości będą pochodziły zawsze z tego samego punktu przetwarzania programu – z momentu zakończenia danej strony. Aby włączyć tryb synchroniczny, należy w Edytorze Fupla, w menu Online zaznaczyć opcję "Synchronous Data View":

pg5-fupla-synchronous-data-view
