Ile urządzeń można podłączyć do portów komunikacyjnych terminali ESA serii SC?



Do portów komunikacyjnych (Ethernet, RS232/485) paneli serii SC (dotyczy wszystkich terminali serii SC) można w sumie podłączyć maksymalnie do sześciu urządzeń.

Przykładowa konfiguracja:

I. Panel SC207 (w sumie możemy podłączyć do 6 urządzeń), np.

– do portu Ethernet podłączamy 4 urządzenia  umożliwiające komunikację poprzez protokół komunikacyjny Modbus TCP (urządzenia pracują jako slave)

– do portu RS podłączamy 2 urządzenia umożliwiające komunikację poprzez protokół komunikacyjny Modbus RTU (urządzenia pracują jako slave)

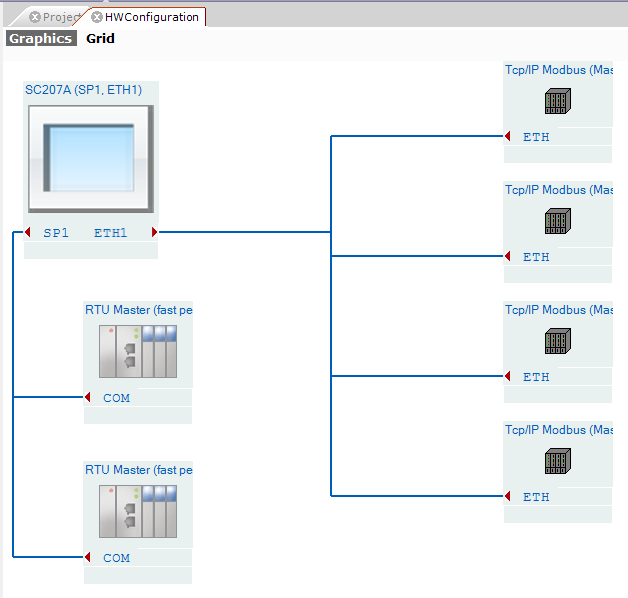

Przykład połączenia dla panela SC207

Przykład połączenia dla panela SC207



II. Panele: SC107 (w sumie możemy podłączyć do 6 urządzeń), np.

– do portu Ethernet podłączamy 4 urządzenia  umożliwiające komunikację poprzez protokół komunikacyjny Modbus TCP (urządzenia pracują jako slave)

– do portu RS (PORT1) podłączamy 1 urządzenie umożliwiające komunikację poprzez protokół komunikacyjny PPI (dla sterowników S7-200)

– do portu RS (PORT2) podłączamy 1 urządzenie umożliwiające komunikację poprzez protokół komunikacyjny dla sterowników Micrologix 1500

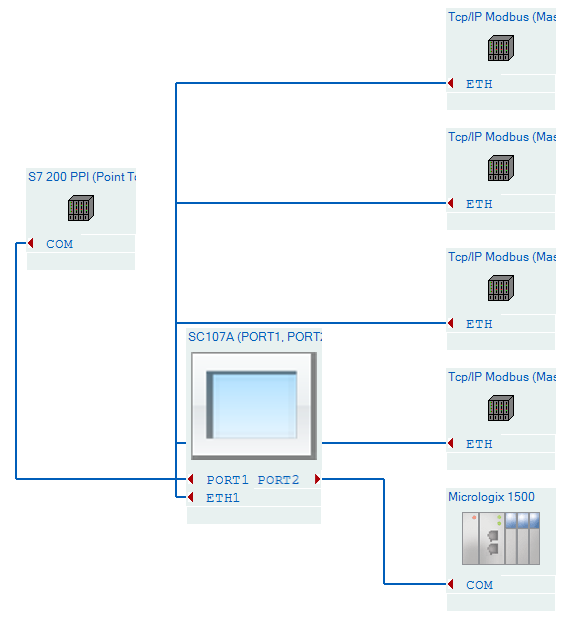

Przykład połączenia dla panela SC107

Przykład połączenia dla panela SC107
