Jak skonfigurować połączenie VPN do podsieci ethernetowej terminala operatorskiego w Ubiquity 6?



Wersja 6 systemu Ubiquity znacząco upraszcza procedurę konfiguracji dostępu do podsieci terminali operatorskich. Procedura może być wykonana zarówno lokalnie, jak i zdalnie:

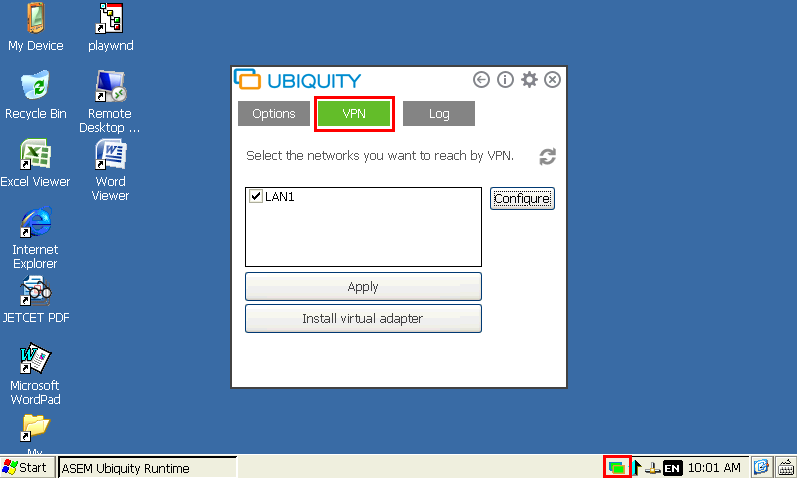

Klikamy na ikonę Ubiauity w pasku systemowym – pojawia się okno w którym przechodzimy do zakładki VPN:



asem-ubiqiuty-vpn



Na liście znajdują się wszystkie zdefiniowane w urządzeniu interfejsy, za pośrednictwem których możemy uzyskać zdalny dostęp do urządzenia. Interfejs LAN1 oznacza fizyczny port Ethernet, który służy m.in. do połączenia urządzenia z Domeną.

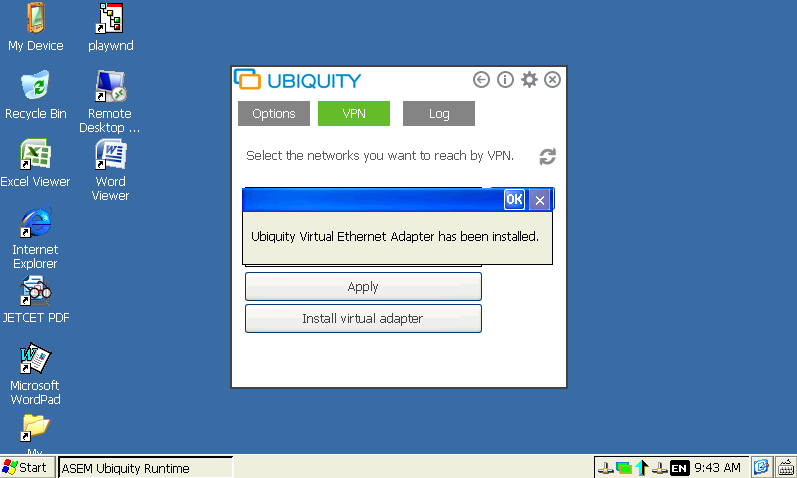

W celu stworzenia wirtualnego interfejsu, który umożliwi nam dostęp do dodatkowych podsieci klikamy na przycisk Install virtual adapter. Pojawia się okno potwierdzające zainstalowanie wirtualnego portu – zamykamy okno klikając przycisk OK:



asem-ubiquity-virtual-ethernet-adapter-has-been-installed

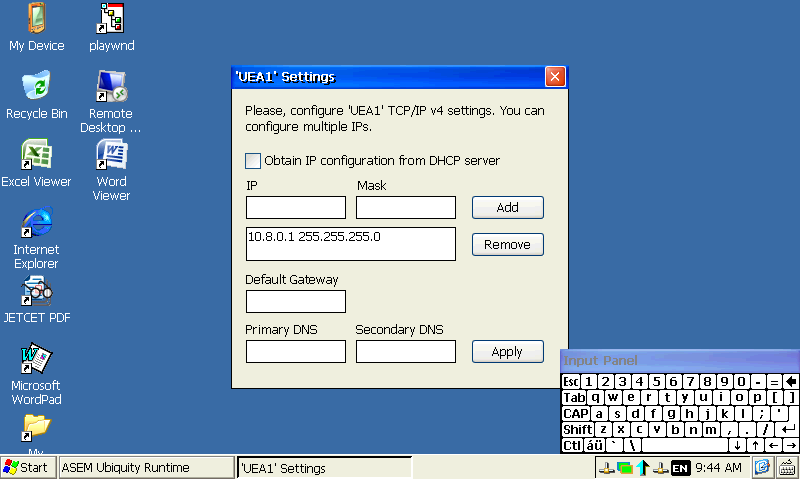

Konfigurujemy zdefiniowany port wirtualny klikając na przycisk Configure. Pojawia się okno, w którym wprowadzamy parametry podsieci:



asem-ubiquity-uea1-settings

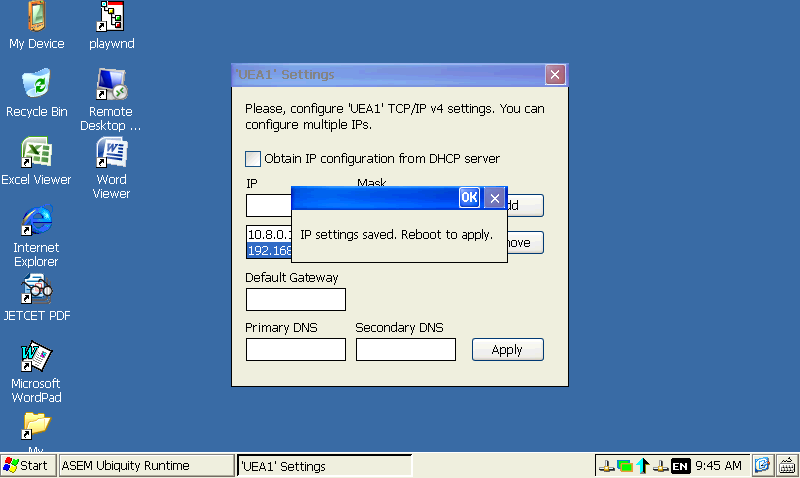

Po wprowadzeniu parametrów podsieci klikamy na przycisk Apply. W celu zatwierdzenia zmian restartujemy urządzenie:



asem-ubiquity-uea1-settings-saved

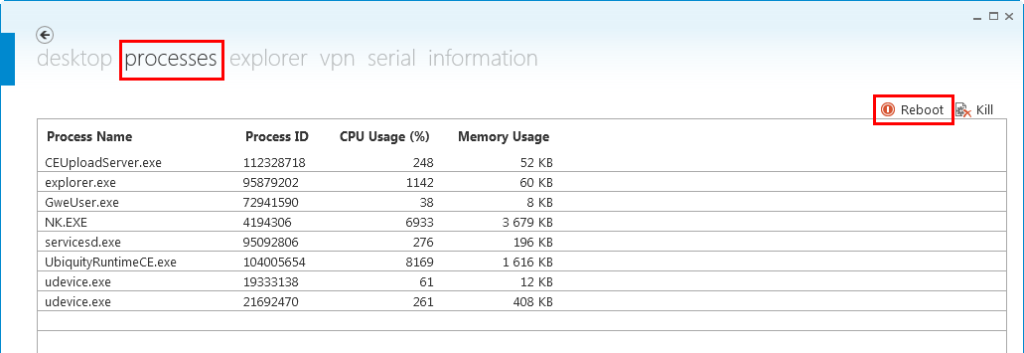

Restartu urządzenia możemy dokonać zarówno lokalnie (poprzez odłączenie i podłączenie zasilania), jak i zdalnie – w tym celu przechodzimy do zakładki Processes połączenia zdalnego i klikamy na przycisk Reboot:



asem-ubiquity-processes-reboot



Po ponownym uruchomieniu terminala możemy połączyć się ze zdefiniowanymi wcześniej podsieciami:



asem-ubiquity-connected-to-defined-subnets
