Jak ustawić tryb pracy portu szeregowego w terminalach HMI25/30?



Wszystkie terminale operatorskie ASEM HMI25/30 są wyposażone w konfigurowalny port szeregowy. Może on pracować w następujących trybach:

  • RS-232;
  • RS-422;
  • RS-485;
  • MPI;

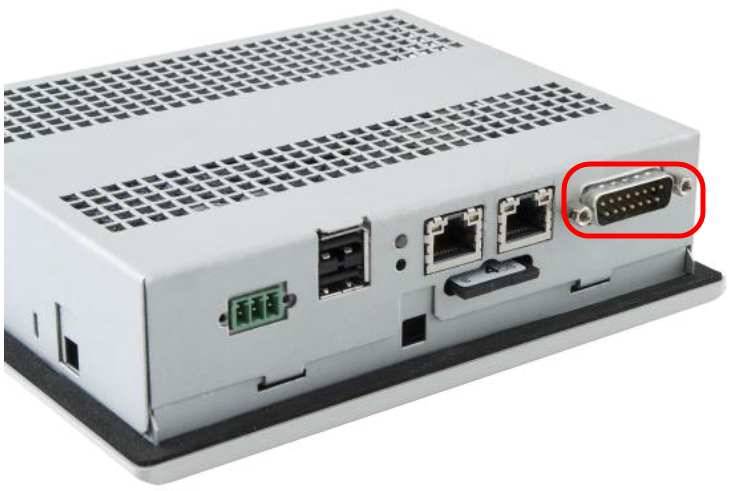

asem-hmi-port-rs

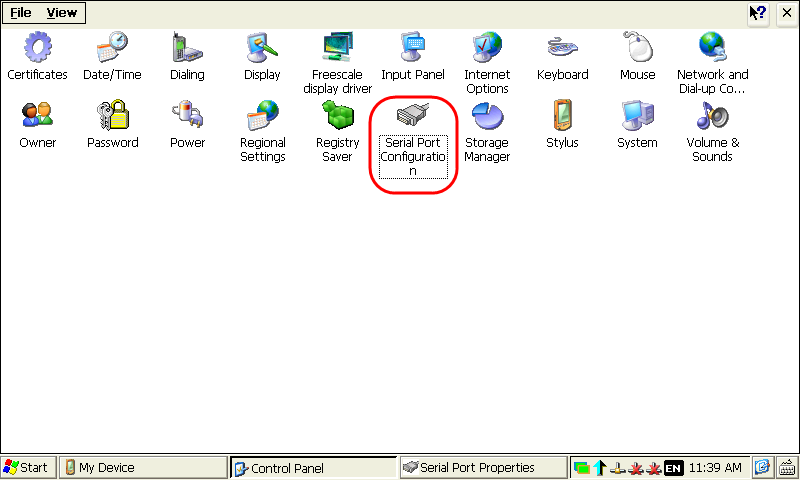

W celu ustawienia trybu pracy portu szeregowego, należy przejść do okna Panelu Sterowania i wybrać ikonę Serial Port Configuration:



asem-hmi-serial-port-configuration



Pojawia się okno, w którym wybieramy tryb pracy portu:



asem-hmi-serial-port-properties



Po wybraniu portu klikamy na przycisk Apply. Ustawienia zostają zapisane.

UWAGA 1: Port szeregowy w terminalach ASEM obsługuje komunikację poprzez MPI. Po wyborze opcji MPI w oknie Serial Port Properties pojawia się jednak komunikat błędu:



asem-hmi-comsel-mpi-protocol-isnt-selectable



Urządzenie samodzielnie wykrywa tryb pracy w protokole MPI i automatycznie dostosowuje do niego ustawienia portu, dlatego też nie ma konieczności jego konfiguracji w trybie MPI (wystarczy wtedy pozostawić aktywne dowolne ustawienie (rs232/422/485).

UWAGA 2: Zaleca się, by pole wyboru DMA w oknie Serial Port Properties było zawsze zaznaczone;

UWAGA 3: Konfiguracja ustawień portu szeregowego nie wymaga dodatkowej operacji zapisywania rejestrów systemowych za pomocą ikony Registry Saver z Panelu Sterowania.
