Jak wgrywać gotowy program do sterownika narzędziem Self-Download?



Czasami istnieje potrzeba aktualizacji oprogramowania w sterownikach PLC działających na instalacjach już uruchomionych u klienta końcowego. W tym celu w oprogramowaniu PG5 firma Saia-Burgess przygotowała specjalne narzędzie Self Downloading, które umożliwia generowanie dla klienta plików samowgrywających (self downloading file).

Dzięki narzędziu Self Downloader użytkownik, który nie posiada pakietu narzędziowego do programowania sterowników Saia-Burgess (Saia Project Manager PG5) jest w stanie w prosty sposób wymienić program w sterowniku.

Pliki samowgrywające (Self downloading) po przesłaniu do użytkownika końcowego (np. pocztą elektroniczną) mogą być w prosty sposób wgrane do sterowników PCD. W niniejszym wpisie zostanie przedstawiony sposób wgrywania plików Self Downloading.

W celu aktualizacji oprogramowania sterowników na komputerze PC wystarczy zainstalować darmowe narzędzie S-Online Tools i posiadać plik samowgrywający (otrzymany od programisty systemu).

Wymagania:

1. System operacyjny:

– Microsoft Windows XP SP2 (32 or 64 bit version)

– Microsoft Windows 7 (32 or 64 bit version)

– Microsoft Windows 8

2. Wersja instalacyjna S-Online Tools:

– Setup Online Tools V2.1.210.0 x64.exe – plik instalacyjny dla systemu operacyjnego 64-bit

dostępna w internecie pod następującym linkiem: https://www.sbc-support.ch/download/PG5_2_1_Online_Tools_V2_1_210_x64.zip

– Setup Online Tools V2.1.210.0 x32.exe – plik instalacyjny dla systemu operacyjnego 64-bit

dostępna w internecie pod następującym linkiem: https://www.sbc-support.ch/download/PG5_2_1_Online_Tools_V2_1_210_x32.zip

3. Plik samo-wgrywający (z rozszerzeniem .saiasd5) otrzymany od programisty systemu.

Instalacja programu S-Online Tools

Procedura instalacji programu S-Online Tools:

1. Dwa razy kliknij na jeden ze ściągniętych plików:

– Setup Online Tools V2.1.210.0 x64.exe – plik instalacyjny dla systemu operacyjnego 64-bitowego

– Setup Online Tools V2.1.210.0 x32.exe – plik instalacyjny dla systemu operacyjnego 32-bitowego

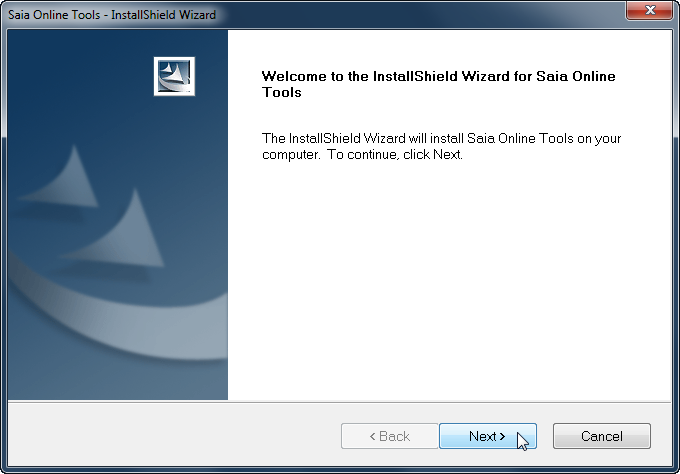

2. Po uruchomieniu poniżej zamieszczonego okna w celu kontynuacji instalacji oprogramowania S-Online Tools należy kliknąć na przycisk “Next”:



Instalacja S-Tools - Krok 1

Instalacja S-Tools – Krok 1

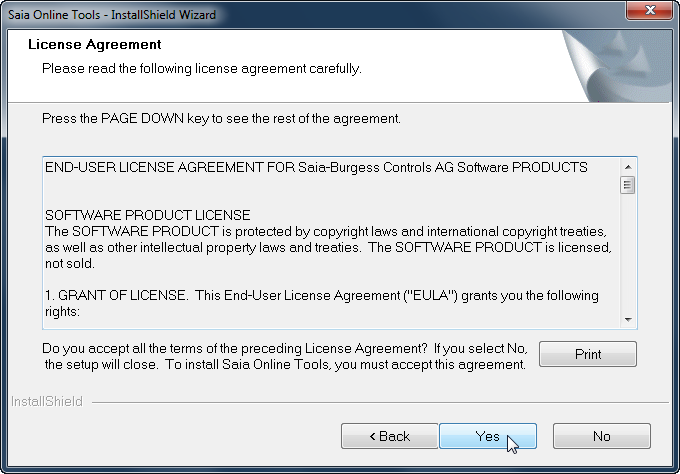

3. Należy zaakceptować warunki umowy licencyjnej klikając na przycisk “Yes”



Instalacja S-Tools - Krok 2

Instalacja S-Tools – Krok 2

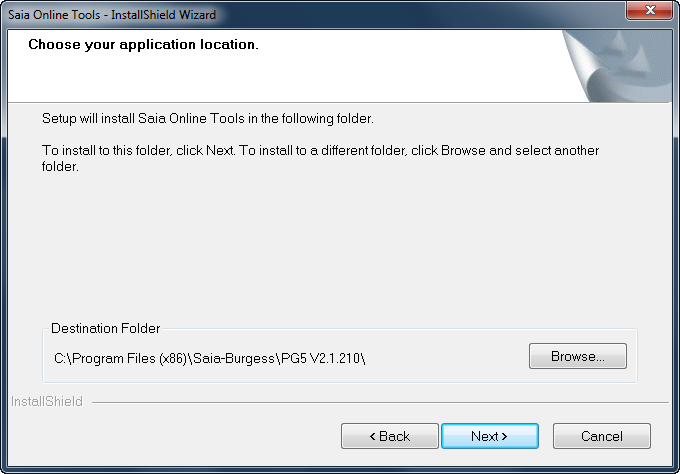

4. Należy wybrać przycisk “Next”.
Domyślnie program zainstaluje się w katalogu Program FilesSaia-BurgessPG51_4.
Katalog domyślny można zmienić po kliknięciu na przycisk Browse…



Instalacja S-Tools - Krok 3

Instalacja S-Tools – Krok 3

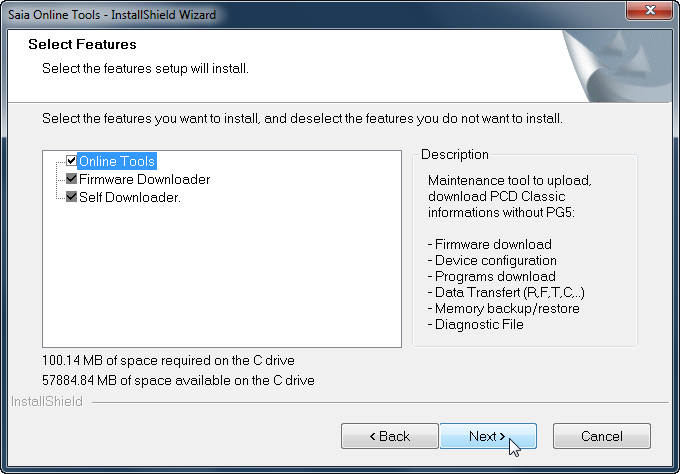

5. Należy wybrać wszystkie moduły oprogramowania do instalacji, a następnie wybrać przycisk “Next”



Instalacja S-Tools - Krok 4

Instalacja S-Tools – Krok 4

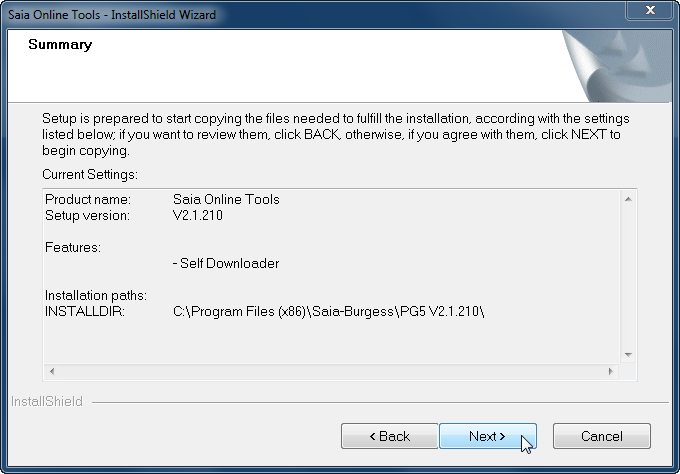

6. W oknie “Summary” należy wybrać “Next” w celu potwierdzenia instalacji oprogramowania:



Instalacja S-Tools - Krok 5

Instalacja S-Tools – Krok 5



Po zainstalowaniu oprogramowania S-Online Tools można przystąpić do wgrywania oprogramowania do sterowników PCD Saia-Burgess za pomocą plików samo-wgrywających otrzymanych od programisty sterownika.

Sposób wgrywania plików samo-wgrywających (.saiasd5)

1. Należy podłączyć kablem USB sterownik z komputerem



Kabel USB do sterownika PCD

Kabel USB do sterownika PCD

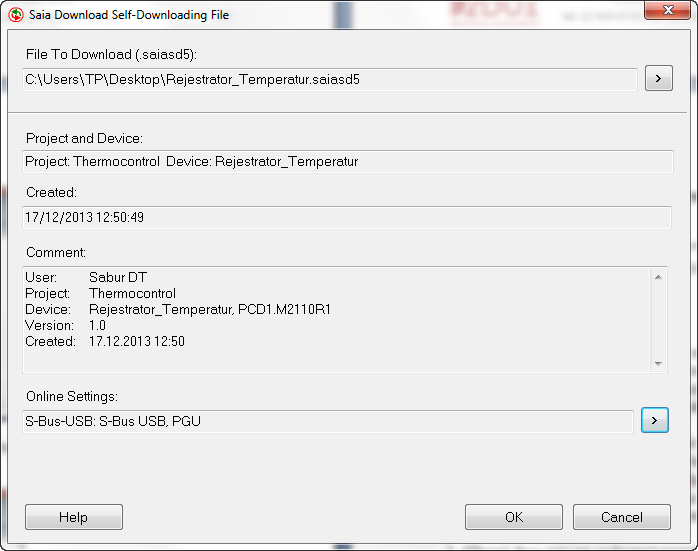

2. Aby uruchomić proces, należy kliknąć lewym klawiszem na plik z rozszerzeniem .saiasd5 (self-downloading file). Po dwukrotnym kliknięciu pojawi się poniżej zamieszczone okno



Wgrywanie aplikacji narzędziem Self-Download

Wgrywanie aplikacji narzędziem Self-Download



3. W powyższym oknie należy wybrać “OK”

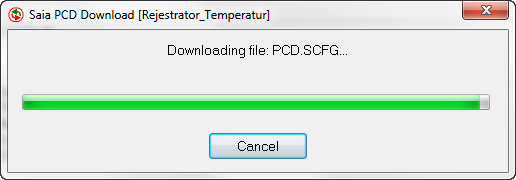

4. Po wybraniu OK zostanie uruchomiona procedura wgrywania programu do sterownika.



Wgrywanie aplikacji narzędziem Self-Download

Wgrywanie aplikacji narzędziem Self-Download



5. Po wgraniu programu powyższe okno zniknie, a sterownik powinien przejść w tryb RUN:



wgrywanie_aplikacji_self_download3



Zobacz też: [xyz-ihs snippet=”obrazekfaq”] W jaki sposób wykonać plik Self-Download?
