Jak wyświetlić na ekranie wizualizacji w Premium HMI wartość określonego bitu rejestru?



W Premium HMI możemy w prosty sposób uzyskać dostęp do każdego bitu zdefiniowanej zmiennej analogowej. Wykorzystanie określonego bitu zmiennej analogowej jest realizowane poprzez komendę:

nazwa_zmiennej_analogowej.numer_bitu

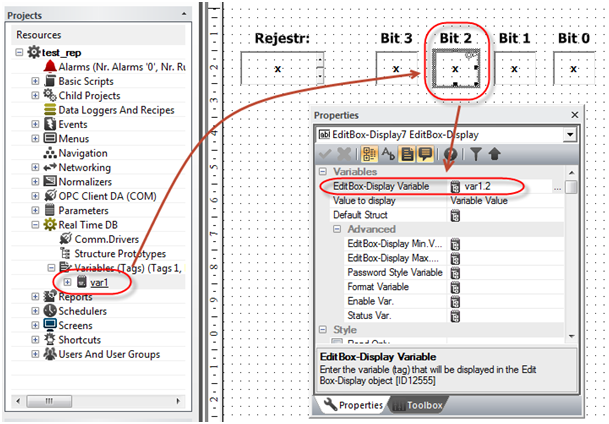

Dla przykładu: jeżeli chcemy wyświetlić na ekranie drugi bit zmiennej analogowej o nazwie var1, powinniśmy wykorzystać formułę: var1.2:



phmi_vars_bits

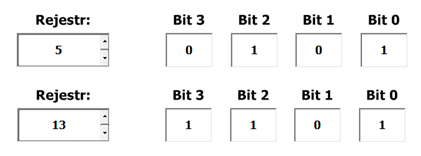

W analogiczny sposób możemy uzyskać dostęp do każdego bitu zmiennej. W rezultacie, dla przykładowego projektu otrzymujemy:



phmi_vars_bits2



Pobierz przykładowy projekt:

Poniższej sumy kontrolnej można użyć po pobraniu pliku do potwierdzenia, że dane zostały przesłane prawidłowo.



Zamknij okno
Plik zip Bity_AV.zip
53,30 kB
MD5
Pobierz plik Pobierz
