Jak zmienić orientację ekranu w panelach HMI25/30?



Panele ASEM HMI25/30 bezproblemowo obsługują dwa tryby orientacji ekranu (panorama / portret). Istnieje także możliwość projektowania wizualizacji Premium HMI dla obu przypadków.

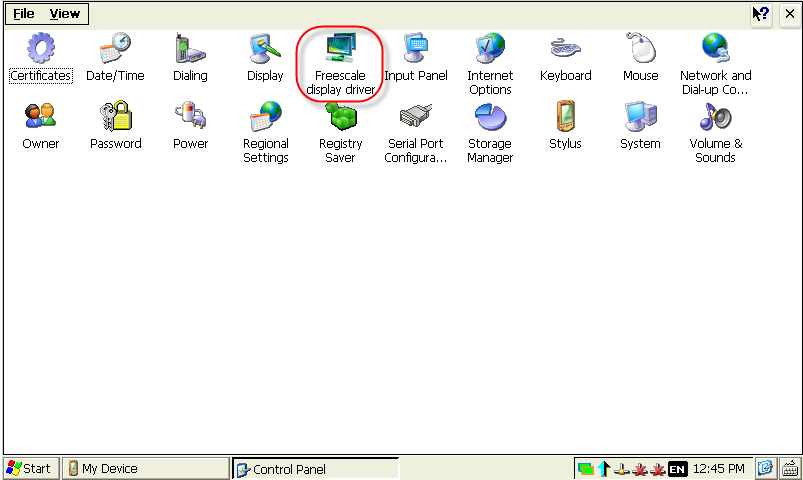

Domyślnym trybem pracy ekranu urządzenia jest tryb panoramy. Zmiana orientacji jest możliwa po kliknięciu na ikonę Freescale display driver w oknie Panelu Sterowania:



asem-hmi-freescale-driver

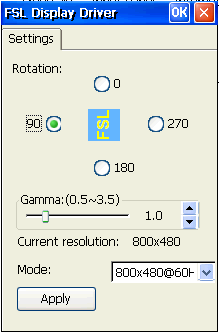

Pojawia się okno, w którym definiujemy orientację ekranu:



asem-hmi-fsl-display-driver



Zatwierdzamy zmiany klikając przycisk Apply.

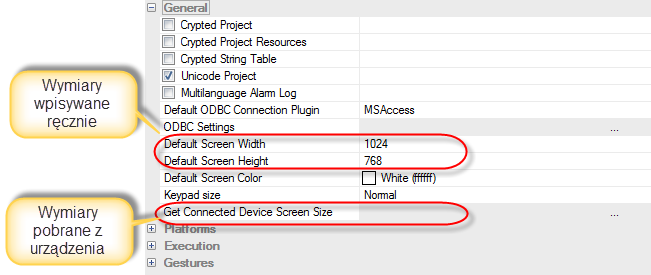

W celu zaprojektowania aplikacji wizualizacyjnej Premium HMI w trybie portretowym, należy pobrać do projektu aktualne wymiary urządzenia, na które przygotowujemy program (konieczne nawiązanie połączenia pomiędzy komputerem i terminalem – parametr Get Connected Device Screen Size) lub wpisać wymiary ręcznie:



asem-hmi-screen-size
