Kiedy blok przejścia Graftec jest zakończony?



Program Graftec składa się z kroków (steps) oraz przejść (transitions):



pg5_graftec



Przejścia służą m.in. do określania drogi przejścia algorytmu. Jeśli warunek przejścia jest spełniony, to program wejdzie w gałąź znajdującą się za tym przejściem.

Każdy z powyższych bloków może być napisany z wykorzystaniem listy instrukcji lub Fupli.



Przejście w liście instrukcji



Przejście napisane w liście instrukcji uznaje się za zakończone, gdy na koniec przetwarzania bloku przejścia w akumulatorze znajduje się stan wysoki (H).



Przejście w Fupli

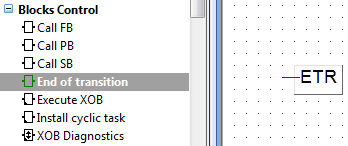

Przejście w Fupli uznaje się za zakończone, gdy do bloku funkcyjnego End of transition z biblioteki Blocks Control podana zostanie wartość 1:



pg5_graftec_etr
