Zarówno oprogramowanie VTWIN jak i POLYMATH umożliwiają wykonanie kopii zapasowej oprogramowania, które znajduje się na panelu VT.



Wykonanie kopii zapasowej można podzielić na dwie części:

1. Przygotowanie urządzenia

2. Przygotowanie oprogramowania



Przygotowanie urządzenia

Aby urządzenie dało możliwość połączenia się i wykonania kopii zapasowej należy:

1. Przygotować kabel, który umożliwi połączenie komputera oraz panela. W zależności od możliwości komunikacyjnych urządzenia, połączenia można dokonać przy pomocy kabla: Ethernet, MSP.

2. Następnie należy przejść do strony serwisowej panela. Na panelu powinien pojawić się widok:

vt525_transfer_page

Po wybraniu sposobu połączenia np. MSP, panel jest gotowy do udostępnienia danych.



Przygotowanie oprogramowania



 VTWIN



1. Należy uruchomić oprogramowanie,

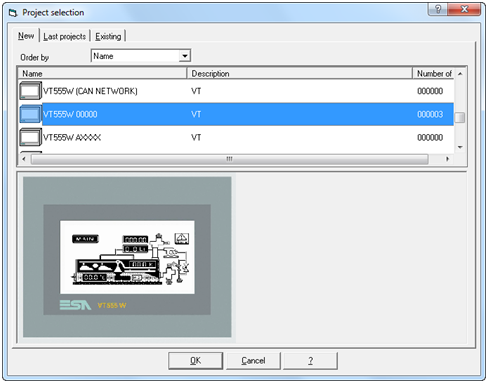

2. Pojawi się okno wyboru. Należy wybrać typ urządzenia, z którym będziemy się łączyć



vtwin_project_selection

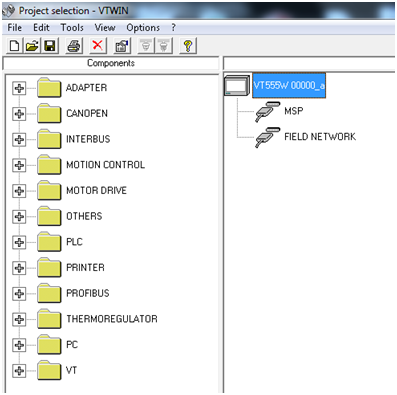

3. Na rozwijalnej liście pojawi się wybrany przez serwisanta panel:



vtwin_panel_selection

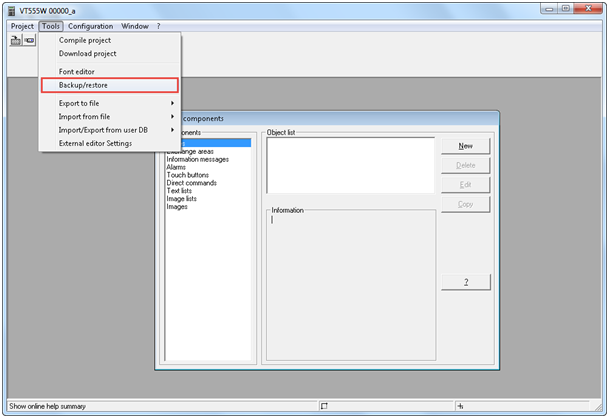

4. Należy kliknąć dwukrotnie lewym klawiszem myszy na nazwę panela. Pojawi się nowe okno, w którym z poziomu menu należy wybrać Tools, a następnie Backup/Restore:



vtwin_backup_restore

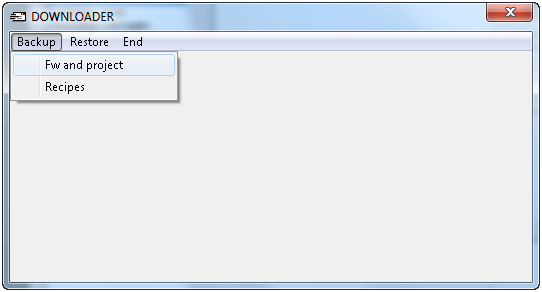

5. Na ekranie pojawi się okno Downloader. Pozwala ono na wykonanie kopii zapasowej (opcja Backup) jak i późniejsze wgranie kopii zapasowej do panela (opcja Restore)



vtwin_downloader



Należy wybrać opcję Backup Fw and project.



Oprogramowanie VTWIN/POLYMATH umożliwia również wykonanie kopii zapasowej receptur, które zapisane są na panelu. Jeśli w serwisowanym panelu wykorzystywane są receptury należy:

  • wykonać kopię zapasowej oprogramowania,
  • przejść całą procedurę jeszcze raz i w oknie Downloader wybrać Backup Recipes.

6. Program poprosi o wskazanie miejsca zapisu kopii zapasowej oraz o wskazanie portu komunikacyjnego, który będzie wykorzystany przy połączeniu z panelem.



 POLYMATH



1. Należy uruchomić oprogramowanie,

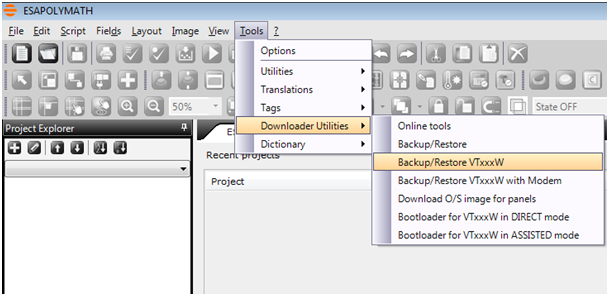

2. Z poziomu menu należy wybrać Tools, Downloader Utilities, a następnie Backup/Restore VTxxxW:



polymath_backup_restore

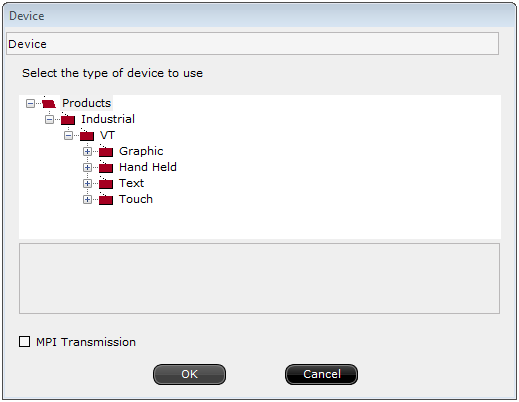

3. Pojawi się okno wyboru. Należy wybrać typ urządzenia, z którym będziemy się łączyć:



polymath_device_selection

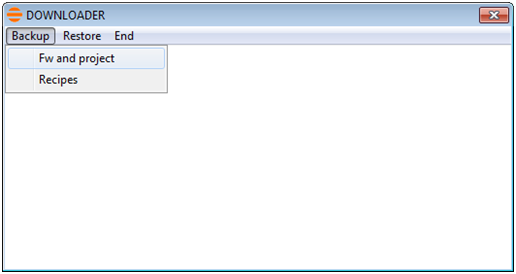

4. Na ekranie pojawi się okno Downloader. Pozwala ono na wykonanie kopii zapasowej (opcja Backup) jak i późniejsze wgranie kopii zapasowej do panela (opcja Restore)



polymath_downloader



Należy wybrać opcję Backup Fw and project.



Oprogramowanie VTWIN/POLYMATH umożliwia również wykonanie kopii zapasowej receptur, które zapisane są na panelu. Jeśli w serwisowanym panelu wykorzystywane są receptury należy:

  • wykonać kopię zapasowej oprogramowania,
  • przejść całą procedurę jeszcze raz i w oknie Downloader wybrać Backup Recipes.

5. Program poprosi o wskazanie miejsca zapisu kopii zapasowej oraz o wskazanie portu komunikacyjnego, który będzie wykorzystany przy połączeniu z panelem.





Należy zwrócić uwagę na fakt, że kopia zapasowa zostaje zapisana w postaci skonwertowanego pliku *.BIN. Plik ten nie jest plikiem źródłowym i nie może być modyfikowany. Kopia zapasowa może zostać wgrana na ten sam panel lub zostać przeniesiona na inny panel tego samego typu.
