Mix I/O w serii E-Line

Moduły RIO serii E-Line firmy Saia Burgess Controls są przeznaczone do instalacji HVAC i zabudowy w standardowych szafkach instalacyjnych.

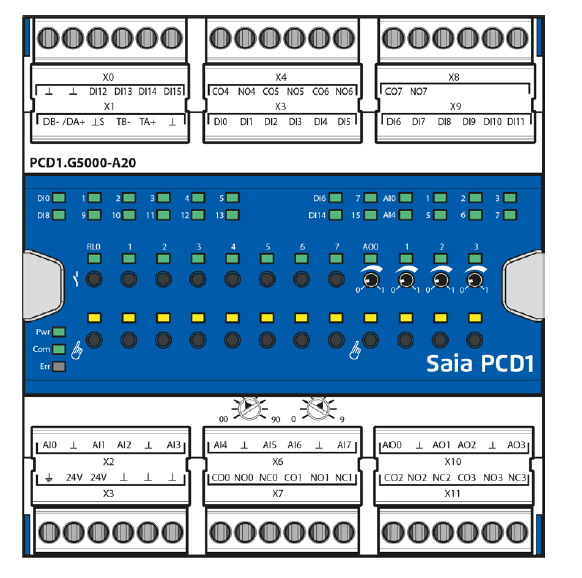

Modul_SBC_E-Line_PCD1.G5000-A20_we_wy

PCD1.G5000-A20 to moduł zdalnych we/wy łączonych, przeznaczony do tworzenia rozproszonych systemów automatyki w sektorze HVAC. Lokalne wysterowanie wyjść umożliwiają przyciski umieszczone na przedniej płycie. PCD1.G5000-A20 zawiera 16 wejść cyfrowych, 8 wyjść przekaźnikowych (NO), 8 wejść analogowych i 4 wyjścia analogowe.

Lokalne zadawanie wartości (niezależnie od pracy jednostki nadrzędnej) umożliwiają zadajniki umieszczone na froncie modułu. Ręczne zadawanie parametrów może być także realizowane zdalnie (np. z pomocą panela operatorskiego) za pośrednictwem specjalnie przygotowanych szablonów webowych.

Moduły RIO serii E-Line mogą być również zarządzane zdalnie, za pośrednictwem aplikacji webowej jednostki nadrzędnej. W przypadku utraty komunikacji ze stacją Master, wartości wyjść ustawiane są zgodnie z konfiguracją ręczną. Konfiguracja modułów wykonywana jest w środowisku PG5 (które zawiera specjalnie przygotowane do obsługi serii bloki funkcyjne E-Suite i szablony webowe). Dodatkową zaletą rodziny E-Line jest fakt, że komunikacja w sieci S-Bus za pośrednictwem F-boxów jest do 4 razy szybsza w porównaniu z innymi urządzeniami serii Saia PCD.

Seria E-Line to sprawdzona, przemysłowa technologia sterowania, opakowana zgodnie ze standardem dla szaf elektrycznych, a dodatkowo wyposażona we wszystkie funkcjonalności niezbędne do sterowania aplikacjami HVAC. Obudowa komponentów serii E-Line jest przystosowana do montażu na szynie DIN 35mm i instalacji w standardowych szafkach, a kompaktowe gabaryty umożliwiają zastosowanie modułów nawet w najbardziej ograniczonych przestrzeniach. Urządzenia są łatwe do okablowania dzięki nowemu sposobowi podłączania zacisków.

Wszystkie moduły serii E-Line są wyposażone w interfejsy: RS-485 z protokołem S-Bus, USB i NFC. Są galwanicznie izolowane pomiędzy zasilaniem, magistralą i we/wy, a o statusie ich pracy informują diody umieszczone na froncie urządzeń.

Modul_SBC_SAIA_E-Line_PCD1.G5000-A20

W skład serii modułów we/wy zdalnych E-Line wchodzą:

  • PCD1.G5000-A20 – zawiera: 16 wejść cyfrowych, 8 wyjść przekaźnikowych (NO), 8 wejść analogowych i 4 wyjścia analogowe,
  • PCD1.G5010-A20 – zawiera: 12 wejść cyfrowych, 4 wyjścia przekaźnikowe (NO), 12 wejść analogowych i 8 wyjść analogowych,
  • PCD1.G5020-A20 – zawiera: 8 wejść cyfrowych, 4 wyjścia przekaźnikowe (NO), 16 wejść analogowych i 4 wyjścia analogowe,
  • PCD1.B1000-A20 – zawiera: 4 wejścia cyfrowe i 10 wyjść przekaźnikowych,
  • PCD1.B1010-A20 – zawiera: 24 wejścia cyfrowe i 10 wyjść przekaźnikowych,
  • PCD1.B1020-A20 – zawiera: 16 wejść cyfrowych i 4 wyjścia przekaźnikowe.
