Moduły PCD2/3.H222 umożliwiają precyzyjne sterowanie i monitorowanie pracy dwóch niezależnych osi, przy współpracy ze sterownikami PCD1, PCD2 i PCD3.

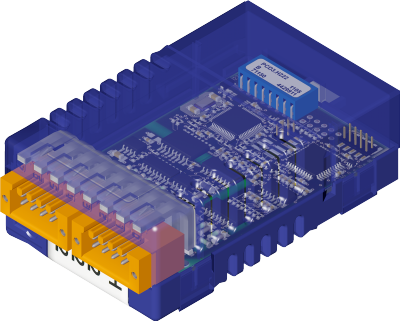

Rys. Moduł PCD3.H222
PCD2/3.H222 to ekonomiczne moduły, które można zabudowywać w slotach we/wy sterowników rodzin Saia PCD1 i PCD2 (moduł PCD2.H222), a także PCD3 (PCD3.H222).
Parametry techniczne:
- 3 wejścia na oś
- Liczba modułów w sterowniku PCD2/3: 63
- Rozdzielczość pozycjonowania: 0…16 777 215 (24 bity)
- Sterowanie w przód i w tył
- Prędkość start – stop: 10…10.000 Hz (krok 1 Hz)
- Sygnał wyjściowy: Impulsowy
- Zakres częstotliwości: 10-20.000 Hz
- Kształt przebiegu przyspieszania/zwalniania: Trapezoidalny i krzywe S
- Napięcie zasilania: 24 VDC (15…32 VDC)
- Pobór prądu: ok. 85 mA wewnętrznie z szyny 5V
- Pobór prądu: 50 VDC pomiędzy PCD a we/wy
- Temperatura pracy: 0…55 °C
Typowe rejony zastosowań:
- maszyny do podawania i montażu
- ekonomiczne systemy paletyzujące
- sterowanie pozycją kąta np. w kamerach lub antenach
