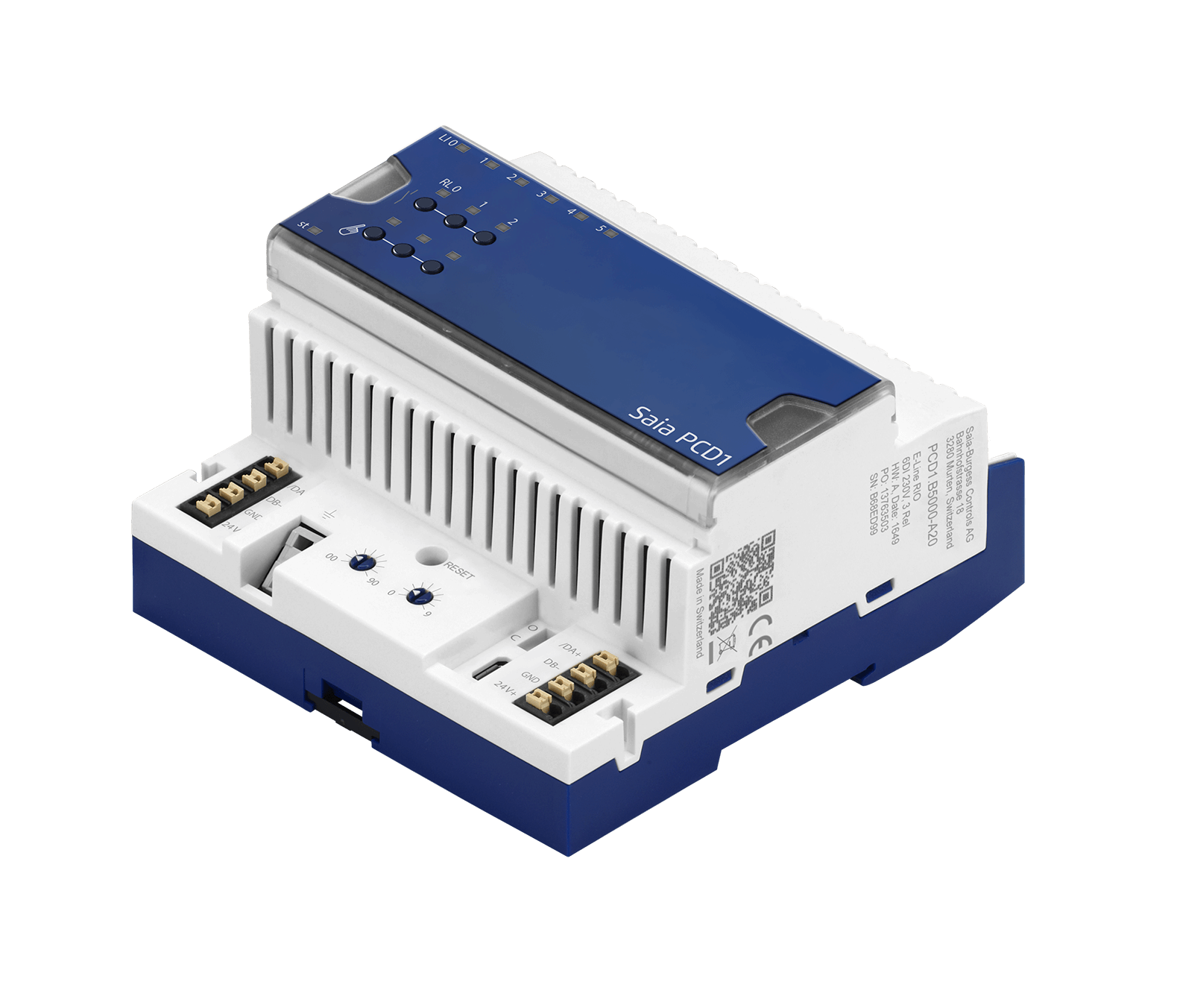

PCD1.B5000-A20 to moduł zdalnych wejść/wyjść mieszanych serii E-Line (linii S), przeznaczony do tworzenia rozproszonych systemów automatyki.

Modul_zdalnych_we_wy_SBC_PCD1.B5000-A20_

Komunikacja realizowana jest przez interfejs RS-485 w sieciach S-Bus Extended lub Modbus. Moduł PCD1.B5000-A20 ma wbudowanych 6 wejść cyfrowych i 3 wyjścia przekaźnikowe.

Urządzenie charakteryzują kompaktowe wymiary umożliwiające montaż w standardowych szafkach elektrycznych. Na lokalne wysterowanie każdego z wyjść pozwalają przyciski umieszczone na przedniej płycie modułu.

Moduły RIO E-Line linii S są w pełni kompatybilne z pozostałymi modelami serii, mają mniejszą liczbę wbudowanych we/wy i niższą cenę. Cechuje je opracowana od nowa konstrukcja, która jeszcze bardziej przyspiesza montaż i ułatwia tworzenie sieci. Sprawniejsze i wygodne łączenie modułów między sobą umożliwia łączówka w postaci mostka, przeznaczona do zasilania i komunikacji. Urządzenia mają także wbudowany terminator magistrali RS-485.

Wszystkie moduły serii E-Line linii S są wyposażone w interfejs micro USB i RS-485. Port szeregowy umożliwia komunikację w sieciach S-Bus Extended i Modbus RTU. Domyślnym protokołem jest S-Bus, a sieć Modbus można skonfigurować za pośrednictwem micro USB i opartej na Windows aplikacji E-Line App (dostępna bezpłatnie).

Lokalne zadawanie wartości (niezależnie od pracy jednostki nadrzędnej) umożliwiają zadajniki umieszczone na płycie czołowej modułu. Wysterowanie wyjść może być także realizowane zdalnie (np. z pomocą panelu operatorskiego czy sterownika) za pośrednictwem wizualizacji i specjalnie przygotowanych szablonów webowych. PCD1.B5000-A20 może być również zarządzany zdalnie, za pomocą aplikacji webowej jednostki nadrzędnej. W przypadku utraty komunikacji ze stacją Master, wartości wyjść ustawiane są zgodnie z konfiguracją ręczną.

Konfiguracja modułów wykonywana jest w środowisku PG5 Controls Suite (bloki funkcyjne E-Suite i szablony webowe).

Najważniejsze parametry modułu PCD1.B5000-A20

  • 6 wejść cyfrowych 230 V, 3 wyjścia przekaźnikowe
  • interfejsy: RS-485 (S-Bus i Modbus RTU) i mikro USB
  • wbudowany terminator magistrali RS-485
  • łączówka w postaci mostka do zasilania i komunikacji
  • diody statusowe LED
  • możliwość lokalnego zadawania wartości
  • konfiguracja za pomocą pakietu Saia PG5 (gotowe bloki funkcyjne i szablony webowe)
  •  zasilanie 24 VDC
  • temperatura pracy: od 0 do +55 °C
  •  przemysłowe wykonanie zgodnie z normą IEC EN 61131-2
  •  montaż w standardowych szafkach elektrycznych, na szynie DIN 35 mm (TH35)
  •  szerokość obudowy 6 HP (105 mm).
