Moduły łączone Saia PCD2 i PCD3.B160 udostępniają 16 cyfrowych I/O, które mogą być indywidualnie skonfigurowane jako wejścia lub wyjścia.

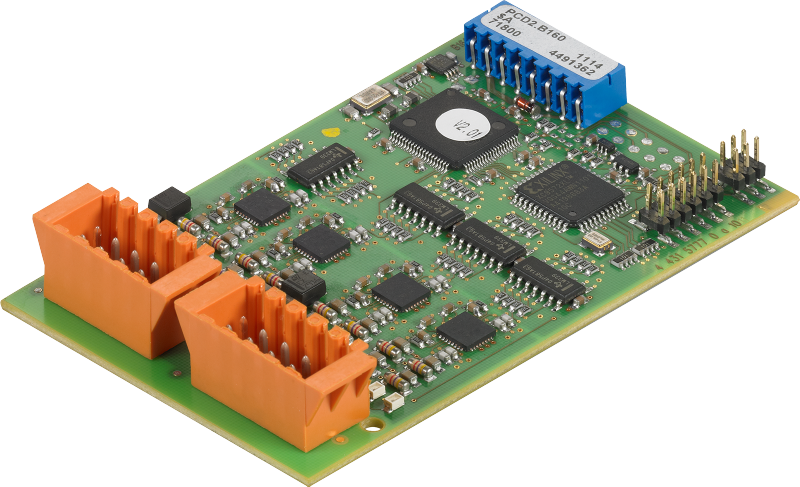

Rys.1 Moduł PCD2.B160
Konfiguracji we/wy dokonuje się za pomocą narzędzia Device Configurator będącego częścią pakietu PG5 Controls Suite. 16 udostępnionych w module we i wy można skonfigurować w blokach po 4 jako wejścia lub wyjścia. Ta elastyczność umożliwia wyjątkowo wygodne dopasowywanie we/wy do potrzeb instalacji ‒ tak podczas projektowania, uruchomienia, jak i pracy.
Moduł PCD2.B160 jest przeznaczony do zabudowy w sterownikach rodzin PCD1.M2xxxx i PCD2.M2xxx. Moduł PCD3.B160 montowany jest w slocie we/wy sterowników serii PCD3.Mxxxx oraz kaset we/we zdalnych Smart RIO PCD3.T66x.
Oba typy modułów mają funkcję monitorowania wyjść, która sprawdza czy dane wyjście działa poprawnie i umożliwia np. wykrycie zwarcia.
PCD2/3.B160 są zasilane z 24 VDC.

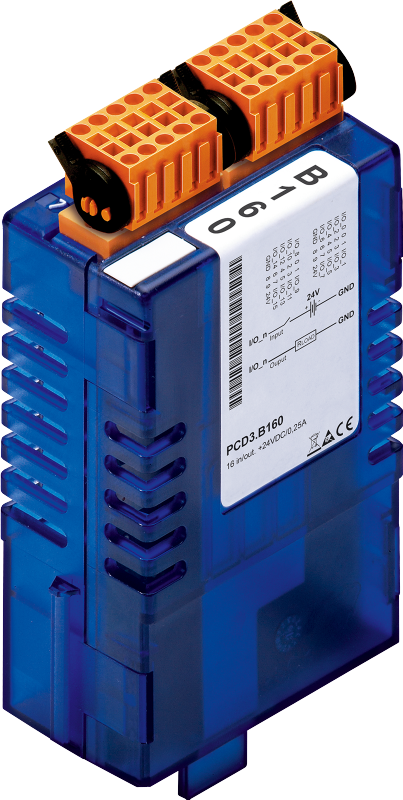

Rys.2 Moduł PCD3.B160
