03.06.2016 Aktualności, Panele HMI

Panele operatorskie Esaware EW1xxC z Soft PLC CODESYS, które są przeznaczone do rozbudowy o moduły we/wy lokalnych, łączą funkcje wizualizacji i sterowania.

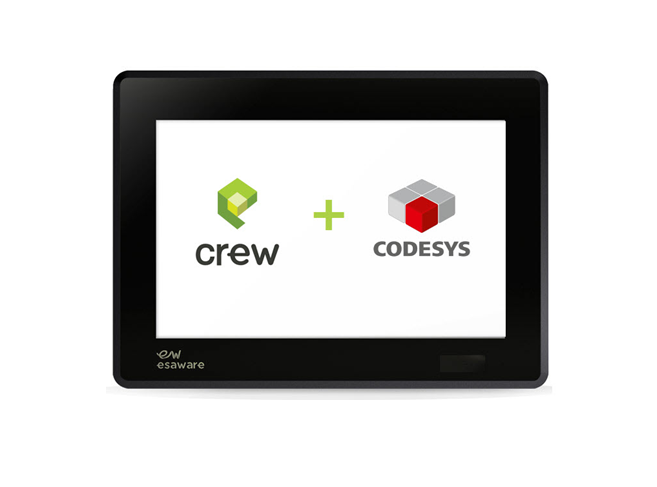

Panel_operatorski_ESAWARE_EW1xxxCDo ich rozbudowy służy seria modułów lokalnych we/wy EW600 (m.in. cyfrowe, analogowe, temperaturowe, termoparowe i in.).

CREW to środowisko do programowania paneli operatorskich i komputerów przemysłowych serii Esaware. Wyróżnia je możliwość realizacji zaawansowanych funkcji, połączona z niezwykłą prostotą obsługi. Dzięki temu w bardzo krótkim czasie można stworzyć gotową, użyteczną aplikację, spełniającą nawet najbardziej wyrafinowane wymagania. Oprogramowanie zawiera zestaw wielu narzędzi, pozwalających na tworzenie aplikacji przy minimalnym nakładzie pracy programisty. Są to m.in.: intuicyjne narzędzie do zarządzania użytkownikami projektu, proste i szybkie definiowanie listy alarmów w projekcie, wydajne narzędzia do zarządzania danymi historycznymi aplikacji czy też obsługa licznych driverów komunikacyjnych. W ramach jednego programu można utworzyć projekt dla: panelu operatorskiego, komputera przemysłowego, a także dowolnego innego urządzenia, do którego przypisana jest licencja CREW Runtime.

Soft PLC CODESYS jest jednym z najpopularniejszych i najbardziej uniwersalnych narzędzi do programowania sterowników przemysłowych, zgodnym ze standardem IEC 61131-3 i umożliwiającym
programowanie z wykorzystaniem języków: FBD, LD, IL, ST i SFC. Dzięki swojej popularności i szerokiemu zastosowaniu w różnych gałęziach przemysłu CODESYS jest stale rozbudowywany o nowe funkcjonalności. Środowisko zapewnia bogatą gamę bibliotek funkcyjnych, gotowych do zastosowania we własnych projektach.

Integracja CODESYS z CREW

Powiązanie aplikacji wizualizacyjnej stworzonej w CREW z programem sterującym ze środowiska CODESYS jest bardzo proste. Oba środowiska zapewniają specjalnie przygotowane narzędzia do sprawnego połączenia aplikacji. Zarówno CREW, jak i CODESYS zawierają wbudowane narzędzia do szybkiego wzajemnego importu zmiennych. Współpracę ułatwiają także dodatkowe, bezpłatne biblioteki. Dołączona do CODESYSa biblioteka CREW Interface rozszerza możliwości integracji projektów stworzonych w obu środowiskach.
Zintegrowanie projektów CREW i CODESYS umożliwia ich jednoczesne wgranie do panelu. Za pomocą panelu i aplikacji wizualizacyjnej można np. zmieniać nastawy algorytmów sterowania.
Współpraca CREW z CODESYSem rozszerza możliwości komunikacyjne algorytmów sterowania – dzięki funkcji przesyłania danych z CREW do CODESYS istnieje możliwość sterowania i monitorowania pracy urządzeń, do których CODESYS nie udostępnia bezpłatnych driverów.

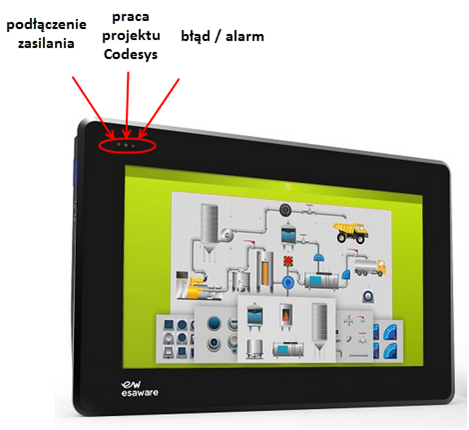

Panel_operatorski_ESAWARE_EW100C_diody_led

Rys. Prawidłową pracę aplikacji CODESYS potwierdzają diody LED umieszczone na płycie czołowej panelu operatorskiego serii EWxxxC

Wymiana danych pomiędzy aplikacjami CREW i CODESYS realizowana jest dwukierunkowo. Oznacza to, że wszystkie zmiany wprowadzone za pośrednictwem wizualizacji będą widoczne w projekcie CODESYS, a wszystkie zmiany wprowadzone poprzez algorytm będą natychmiast widoczne na ekranie panelu.

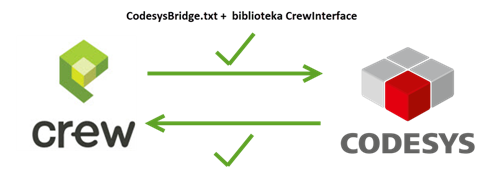

Integracja_ESAWARE_Crew_z_Codesys

Więcej informacji na temat oprogramowania CREW
Więcej o panelach EW100
