Linia S serii E-Line to ekonomiczne moduły zdalnych we/wy, które pozwalają na komunikację sieciach S-Bus i Modbus.

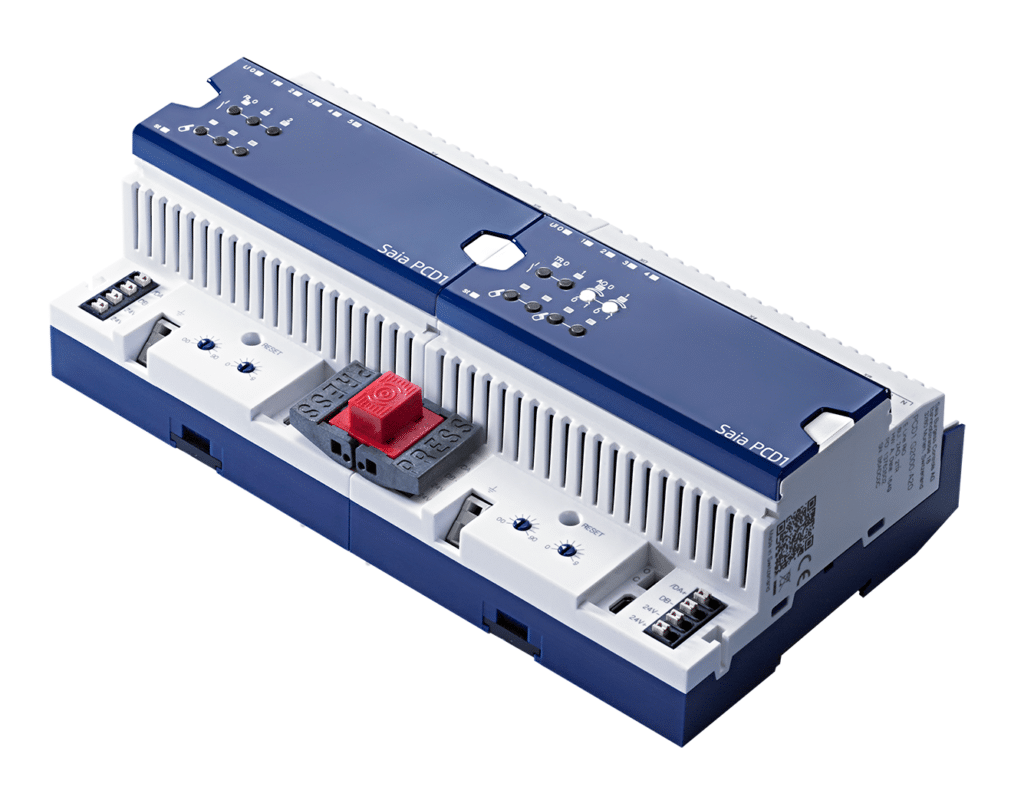

Nowe moduły RIO E-Line firmy Saia Burgess Controls są w pełni kompatybilne z pozostałymi modelami serii, mają mniejszą liczbę wbudowanych we/wy i niższą cenę. Charakteryzuje je opracowana od nowa konstrukcja, która dodatkowo przyspiesza montaż i ułatwia łączenie modułów w sieć. Szybsze okablowanie i sprawniejsze zestawianie modułów w sieć umożliwia łączówka w postaci mostka, przeznaczona do zasilania i komunikacji. Urządzenia mają także wbudowany terminator magistrali RS-485.
Nowością są również wejścia uniwersalne, które można skonfigurować zgodnie z indywidualnymi potrzebami (wybierając wejście cyfrowe 0-10 V lub analogowe − napięciowe albo rezystancyjne dla konkretnego typu czujnika). W wejścia uniwersalne wyposażone są modele: PCD1.G2000-A20 i PCD1.G2200-A20.
Lokalne zadawanie wartości (niezależnie od pracy jednostki nadrzędnej) umożliwiają zadajniki umieszczone na płycie czołowej każdego z modułów. Ręczne zadawanie parametrów może być także realizowane zdalnie (np. z pomocą panela operatorskiego) za pośrednictwem gotowych szablonów webowych. Moduły RIO E-Line mogą być również zarządzane zdalnie, za pośrednictwem aplikacji webowej jednostki nadrzędnej. W przypadku utraty komunikacji ze stacją Master, wartości wyjść ustawiane są zgodnie z konfiguracją ręczną.
Wszystkie nowe moduły serii E-Line są wyposażone w interfejs micro USB i RS-485. Port szeregowy umożliwia komunikację w sieciach S-Bus i Modbus RTU. Domyślnym protokołem jest S-Bus, natomiast sieć Modbus można skonfigurować za pośrednictwem micro USB i bezpłatnej, opartej na Windows aplikacji E-Line App. Urządzenia mają galwaniczną izolację pomiędzy zasilaniem, magistralą i we/wy, a o statusie ich pracy informują diody umieszczone na froncie.
Konfiguracja modułów wykonywana jest w środowisku PG5 (bloki funkcyjne E-Suite i szablony webowe). Specjalnie dla modułów E-Line producent opracował protokół S-Bus Extended, który zapewnia do 4 razy szybszą komunikację w porównaniu z innymi urządzeniami serii Saia PCD.
Seria E-Line to sprawdzona, przemysłowa technologia sterowania, przygotowana zgodnie ze standardami dla szaf elektrycznych, a dodatkowo wyposażona we wszystkie funkcjonalności niezbędne do sterowania aplikacjami HVAC. Obudowa komponentów serii E-Line jest przystosowana do montażu na szynie DIN 35mm i instalacji w standardowych szafkach, a kompaktowe gabaryty umożliwiają zastosowanie modułów nawet w najbardziej ograniczonych przestrzeniach.
Urządzenia są łatwe do okablowania dzięki nowemu sposobowi podłączania zacisków.
W skład linii S E-Line wchodzą następujące moduły zdalnych I/O:

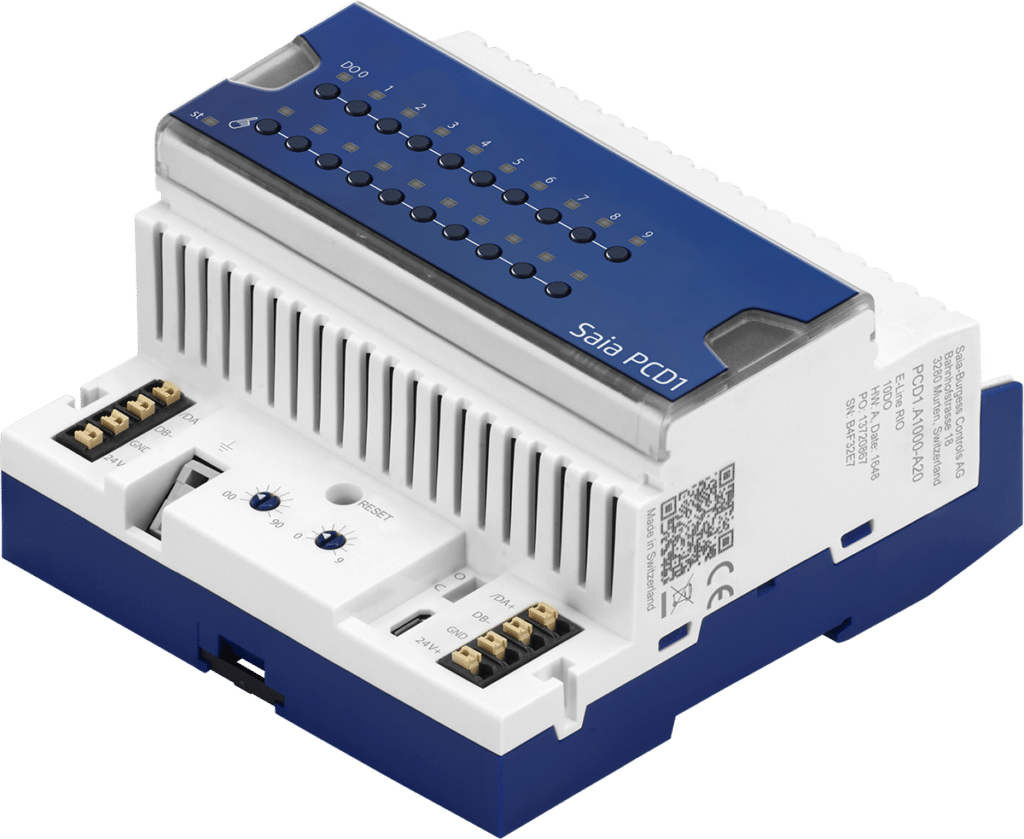

- PCD1.A1000-A20 – zawiera 10 wyjść cyfrowych
- PCD1.A2000-A20 – zawiera 6 wyjść przekaźnikowych
- PCD1.B5000-A20 – zawiera 6 wejść cyfrowych 230V, 3 wyjścia przekaźnikowe
- PCD1.E1000-A10 – zawiera 12 wejść cyfrowych
- PCD1.G2000-A20 – zawiera 6 wejść uniwersalnych*, 2 wyjścia analogowe i 2 Triac
- PCD1.G2200-A20 – zawiera 8 wejść uniwersalnych*, 4 wyjścia analogowe
- PCD1.W5200-A20 – zawiera 8 wyjść analogowych.
*wejście cyfrowe 0-10V napięciowe albo rezystancyjne dla konkretnego typu czujnika
