PCD1.W5200-A20 to moduł zdalnych wyjść analogowych serii E-Line (linii S), przeznaczony do tworzenia rozproszonych systemów automatyki.

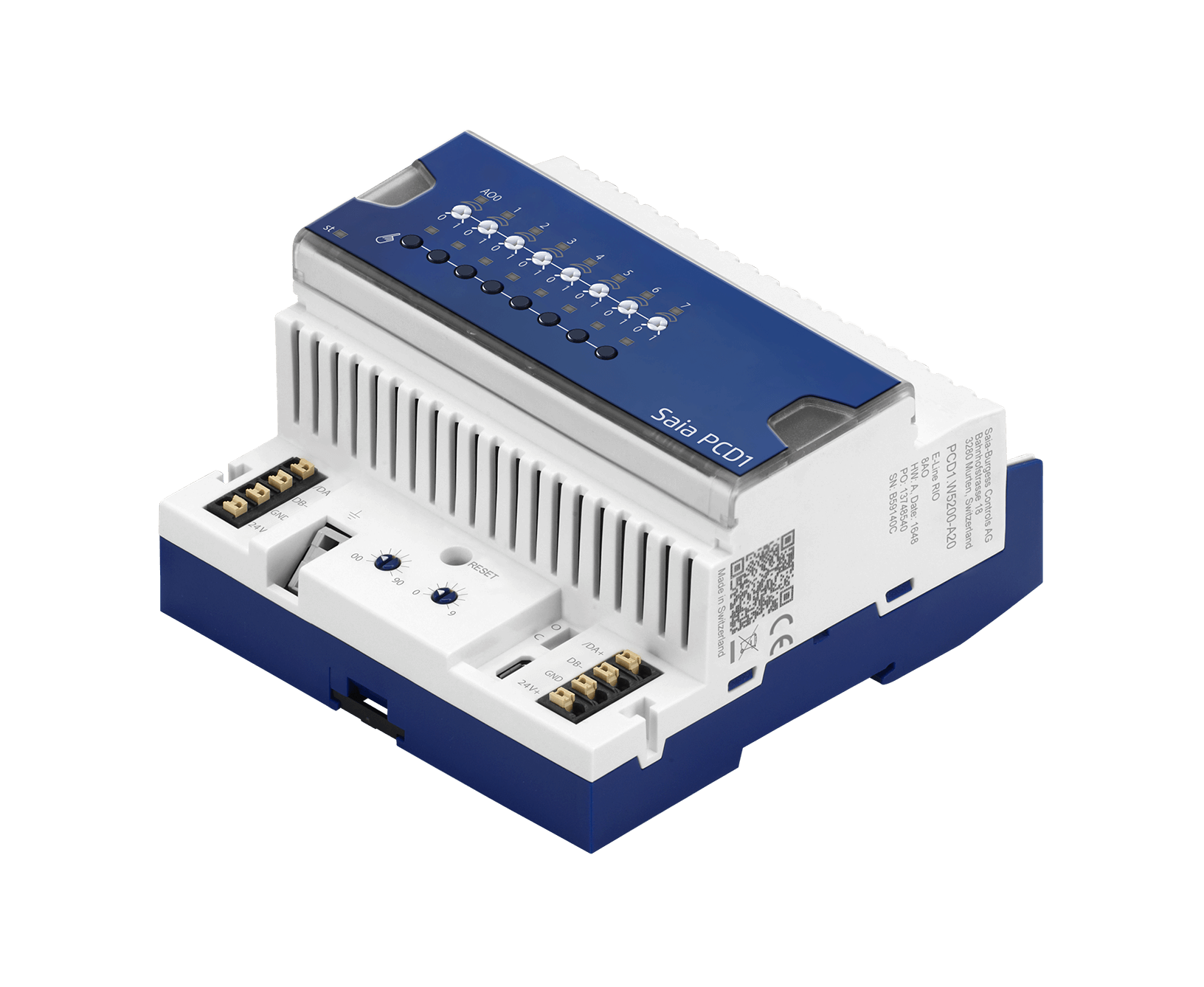

Modul_zdalnych_we_wy_SBC_PCD1.W5200-A20_
Komunikacja realizowana jest za pośrednictwem interfejsu RS-485 i sieci S-Bus Extended lub Modbus.
Urządzenie cechują niewielkie wymiary umożliwiające montaż w standardowych szafkach elektrycznych. PCD1.W5200-A20 ma wbudowanych 8 wyjść analogowych.

Lokalne i zdalne zadawanie parametrów

Lokalne zadawanie wartości umożliwiają zadajniki umieszczone na płycie czołowej każdego modułu we/wy E-Line serii S. Wysterowanie wyjść może być także realizowane zdalnie (np. za pomocą panela operatorskiego lub sterownika) za pośrednictwem wizualizacji i dostępnych szablonów. Do takiej wizualizacji można się również połączyć z dowolnego komputera PC.

Moduły RIO E-Line linii S są w pełni kompatybilne z pozostałymi modelami serii, mają mniejszą liczbę wbudowanych we/wy i niższą cenę od modułów serii L. Nowe moduły mają inną konstrukcję, która dodatkowo przyspiesza montaż i ułatwia tworzenie sieci. Sprawniejsze i wygodne łączenie modułów między sobą umożliwia łączówka w postaci mostka, przeznaczona do zasilania i komunikacji. Urządzenia mają także wbudowany terminator magistrali RS-485.
Wszystkie moduły serii E-Line linii S są wyposażone w interfejs micro USB i RS-485. Port szeregowy umożliwia komunikację w sieciach S-Bus i Modbus RTU. Domyślnym protokołem jest S-Bus, a sieć Modbus można skonfigurować za pośrednictwem micro USB i opartej na Windows aplikacji E-Line App (dostępna bezpłatnie).

Konfiguracja modułów wykonywana jest w środowisku PG5 Controls Suite. Istnieją gotowe bloki funkcyjne E-Suite i szablony webowe, które znacznie przyspieszają i ułatwiają projektowanie aplikacji.

Podstawowe dane techniczne:

  • 8 wyjść analogowych 10 bitów, 0…10 V
  • wbudowane interfejsy: RS-485 (S-Bus i Modbus RTU) i mikro USB
  • wbudowany terminator magistrali RS-485
  • łączówka w postaci mostka do zasilania i komunikacji
  • diody LED informujące o statusie we/wy
  • możliwość lokalnego zadawania wartości
  • konfiguracja za pomocą pakietu Saia PG5 (gotowe bloki funkcyjne i szablony webowe)
  • zasilanie 24 VDC
  • temperatura pracy: od 0 do +55 °C
  • IP20
  • przemysłowe wykonanie zgodnie z normą IEC EN 61131-2
  • montaż w standardowych szafkach elektrycznych, na szynie DIN 35 mm (TH35)
  • szerokość obudowy 6 HP (105 mm)

Więcej informacji na temat modułu PCD1.W5200-A20
