Sterownik nadrzędny serii E-Line

PCD1.M2220-C15 zapewnia pełną funkcjonalność sterowania procesami, a modułowa budowa pozwala na rozszerzanie jego możliwości komunikacyjnych.

PCD1.M2220-C15 pełni w rodzinie E-Line funkcję jednostki nadrzędnej (stacji master). W połączeniu z programowalnymi modułami RIO serii E-Line sterownik stanowi znakomite rozwiązanie do obsługi funkcji sterowania (np. instalacjami piętrowymi w automatyce budynkowej). Programowalne moduły zdalnych we/wy RIO serii E-Line gwarantują autonomiczną i ciągłą pracę urządzeń nawet w przypadku awarii komunikacji ze stacją master.

Web-serwer zintegrowany w sterowniku PCD1.M2220-C15 pozwala na lokalne i zdalne zarządzanie. W przypadku aplikacji bez wymaganego systemu nadrzędnego SCADA możliwe jest umieszczenie aplikacji wizualizacyjnej bezpośrednio w sterowniku; do lokalnego sterowania do sterownika można podłączyć panel webowy.

Sterownik jest wyposażony w 2-portowy switch Ethernetowy, dwa interfejsy RS-45, USB i NFC, a także cztery wejścia cyfrowe, dwa wejścia analogowe i watchdog. Dzięki opcji rozbudowy za pomocą modułów serii PCD2.Fxxxx możliwości komunikacyjne sterownika można rozszerzyć o komunikację w sieciach Modbus, M-Bus, LON, BACnet, Dali, KNX i EnOcean. Możliwe jest także zwiększenie liczby obsługiwanych we/wy (za pomocą modułów PCD2.xxxxx). Urządzenie ma wbudowane następujące zasoby pamięci: 512 kB na program, 128 kB RAM na DB/text, 128 MB pamięci flash z systemem plików. W przestrzeni M1 sterownika można zabudować dodatkową kartę pamięci flash (max. do 1GB).

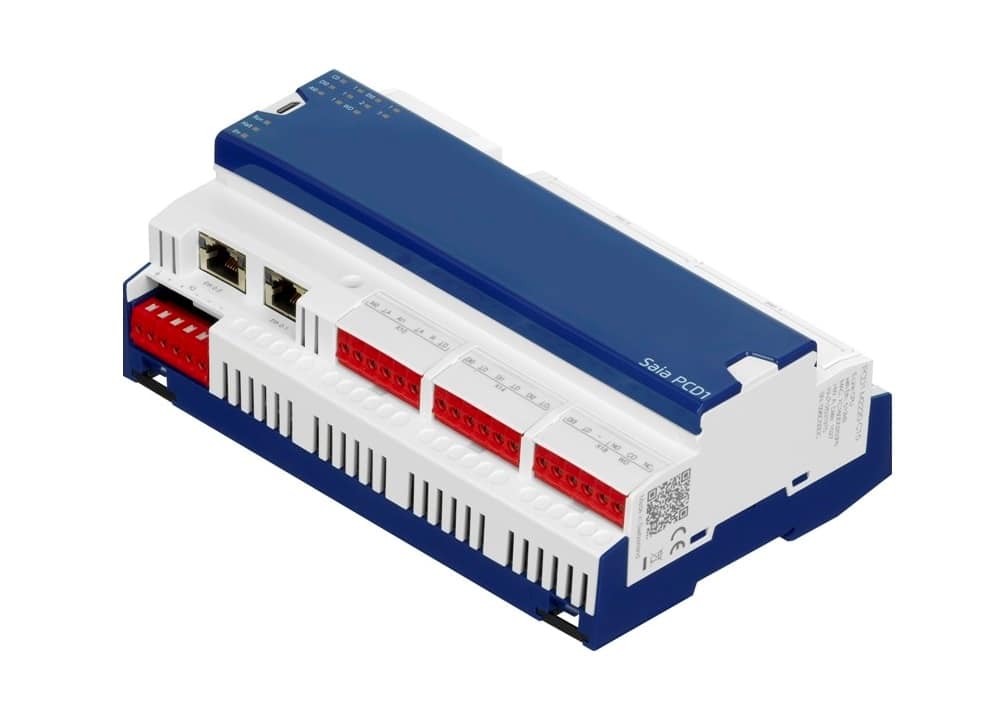

Rys. Sterownik jest przygotowany do rozbudowy za pomocą modułów komunikacyjnych, wejść/wyjść i kart pamięci Flash

Podobnie jak w przypadku pozostałych komponentów serii E-Line, konstrukcja sterownika pozwala na zabudowę w standardowych rozdzielniach elektrycznych.

Moduły serii E-Line są programowane za pomocą pakietu PG5 Controls Suite, który umożliwia ich intuicyjną konfigurację, projektowanie i dokonywanie zmian w aplikacji. Nowa, specjalnie przygotowana na potrzeby instalacji elektrycznych i HVAC biblioteka bloków funkcyjnych F-boxów E-Suite, znacznie przyspiesza projektowanie aplikacji. Dzięki gotowym obiektom prace inżynierskie są łatwiejsze, szybsze i mniej podatne na błędy. Dodatkową zaletą jest fakt, że komunikacja w sieci S-Bus za pośrednictwem F-boxów z biblioteki E-Suite jest do 4 razy szybsza w porównaniu z innymi urządzeniami serii Saia PCD (opracowany przez producenta protokół S-Bus Extended specjalnie na potrzeby komunikacji komponentów serii E-Line).

Wszystkie serii E-Line współpracują także z pozostałymi rodzinami urządzeń Saia PCD.

Więcej informacji o sterowniku
