Programowalny, kompaktowy panel webowy o przekątnej 4,3" służy do sterowania parametrami komfortu w pomieszczeniach o podwyższonym standardzie.

panel_webowy_sbc_pcd7-d443wt5r

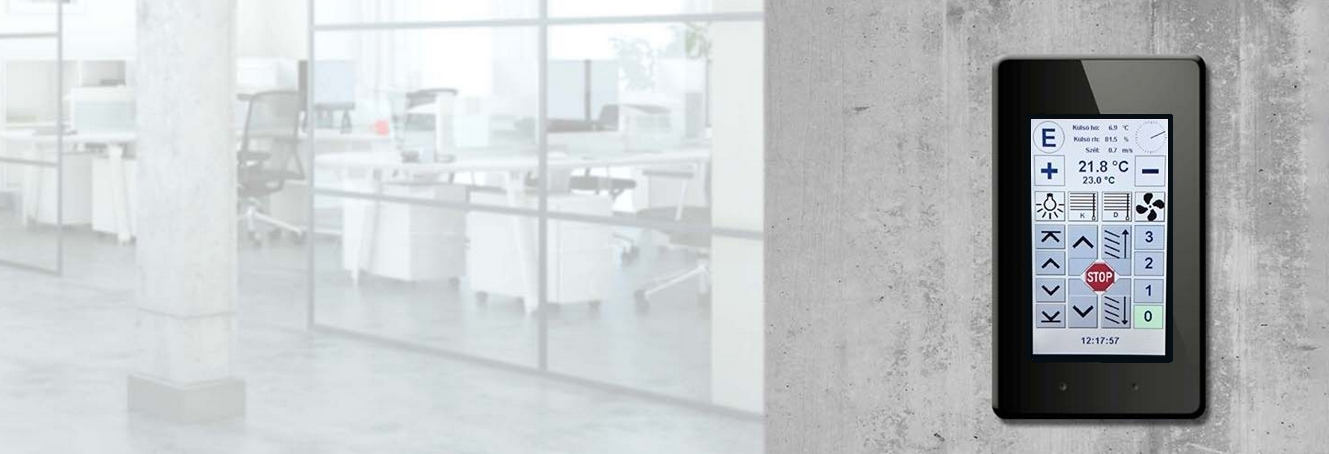

Webowy panel operatorski Saia PCD7.D443WT5R firmy Saia Burgess Controls jest wyposażony w ekran LCD TFT o rozdzielczości 480×272 piksele, z podświetleniem LED i matrycą pojemnościową, która błyskawicznie reaguje na dotyk użytkownika. Matryca obsługuje gesty znane doskonale ze smartfonów: przewijanie, podwójne kliknięcia, dłuższe i krótsze naciśnięcia ekranu. Urządzenie ma wbudowaną przeglądarkę www Saia Microbrowser. Jest wyposażone w czujnik temperatury, a także interfejsy Ethernet, RS-485 i USB. Panel można montować zarówno w pionie, jak i poziomie, a stabilne umieszczenie w standardowej puszce instalacyjnej zapewnia dołączony adapter.
PCD7.D443WT5R umożliwia samodzielną realizację aplikacji sterowania komfortem w pomieszczeniach, co eliminuje potencjalne opóźnienia w komunikacji ze stacją nadrzędną.

Oparta na stronach internetowych aplikacja wizualizacyjno-sterująca może być indywidualnie zaprojektowana i dopasowywana do potrzeb użytkownika. Do jej tworzenia i rozbudowy służy intuicyjne środowisko Web-Editor 8 (wersja Basic jest dostępna bezpłatnie w pakiecie narzędziowym PG5 Controls Suite). Dzięki graficznej wizualizacji i intuicyjnemu interfejsowi obsługa panelu jest bardzo prosta i nie stanowi najmniejszego problemu także dla osób nieprzeszkolonych. Z możliwości regulacji parametrów komfortu w pomieszczeniu śmiało mogą korzystać pracownicy obiektów i ich goście (np. w salach konferencyjnych lub hotelach).

Panele PCD7.D443WT5R znakomicie współpracują ze sterownikami serii Saia PCD oraz E-Line. Urządzenia występuje także w wersji bez sterownika: PCD7.D443WTPR.

schemat_instalacji_hvac_e-line_pcd7-d443wt5r

Rys. Schemat przykładowej instalacji HVAC zbudowany w oparciu o sterownik serii E-Line, z wykorzystaniem panelu PCD7.D443WT5R
