Co to jest i do czego służy port MSP?



Port szeregowy MSP występuje we wszystkich panelach ESA typu VT. Jest to port służący zarówno do komunikacji ze sterownikami jak i do programowania.



MSP jako port do komunikacji ze sterownikami



MSP umożliwia połączenie ze sterownikami przy wykorzystaniu RS232, RS422, RS485. Poniżej przedstawiono opis poszczególnych pinów:

esa_msp

Pin Sygnał Uwagi
1 Nie podłączony
2 Tx OUT RS232
3 Rx IN RS232
4 RTS OUT RS232
5 CTS IN RS232
6 Nie podłączony
7 Signal GND Węwnętrzne odniesienie 0V
8 Nie podłączony
9 Tx +OUT Pętla prądowa (TTY -20mA)
10 Tx/Rx -IN/OUT RS485
11 Tx -OUT Pętla prądowa (TTY -20mA)
12 Tx -OUT RS422
13 Rx +OUT RS422
14 IKT OUT Pętla prądowa (TTY -20mA)
15 IKR OUT Pętla prądowa (TTY -20mA)
16 +5VDC (max. 150mA) Zarezerwowany dla ESA
17 Nie podłączony
18 Rx +IN Pętla prądowa (TTY -20mA)
19 Nie podłączony
20 Nie podłączony
21 Nie podłączony
22 Tx/Rx +IN/OUT RS485
23 Tx +OUT RS422
24 Rx -IN RS422
25 Rx -IN Pętla prądowa (TTY -20mA)



W dokumentacji do serii VT znajdują się również schematy kabli komunikacyjnych dla poszczególnych sterowników.



Dla przykładu poniżej przedstawiamy najczęściej wykorzystywane schematy kabli komunikacyjnych dla połączenia paneli Esa i sterowników Saia Burgess Controls:

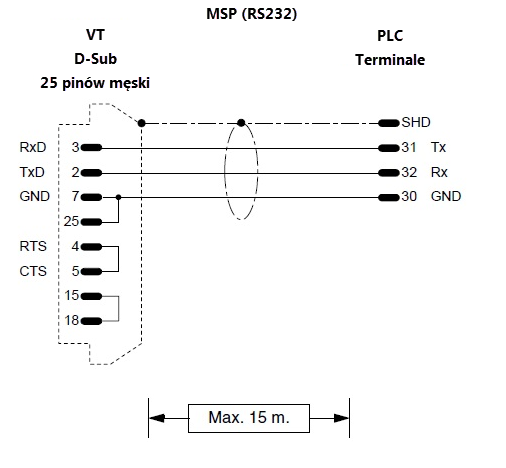

RS232

msp_rs232

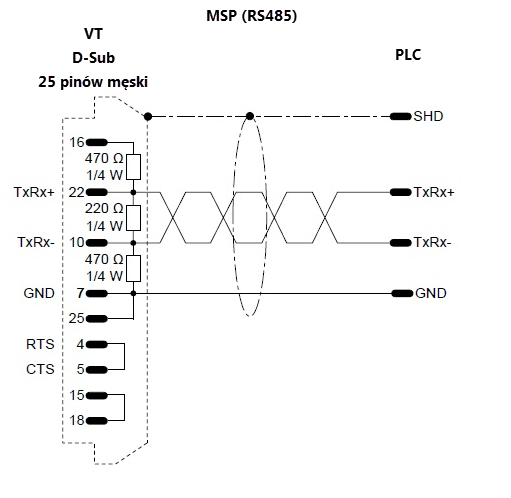

RS485

msp_rs485



 MSP jako port do programowania



Port MSP umożliwia nawiązanie połączenia pomiędzy panelem i komputerem za pomocą RS232 w celu:

  • Wgrania projektu
  • Wykonania kopii zapasowej projektu
  • Przywrócenia kopii zapasowej projektu
  • Zmiany systemu operacyjnego

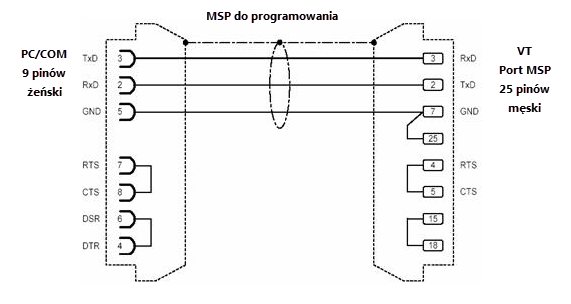

Poniżej przedstawiony został schemat kabla do programowania:



msp_programowanie
