Jak w Premium HMI informować operatora o wystąpieniu alarmu?

W Premium HMI istnieje możliwość wykorzystania zmiennych systemowych, które przechowują informacje o wystąpieniu zdarzeń alarmowych zdefiniowanych w projekcie. Dzięki temu istnieje prosty sposób poinformowania operatora o sytuacji alarmowej w dowolnym miejscu wizualizacji.

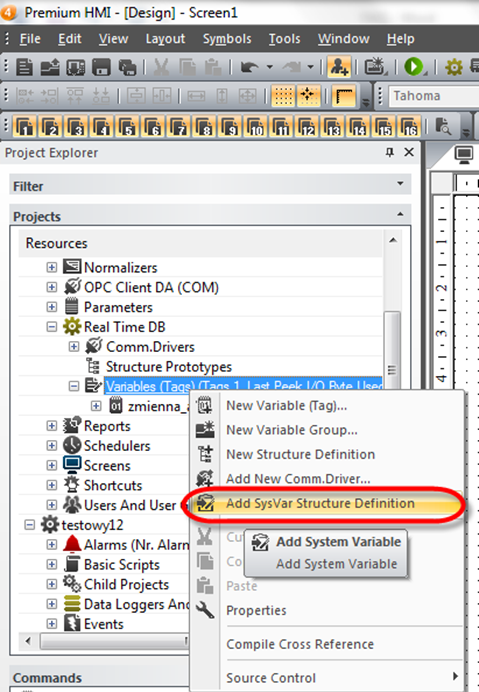

1. W celu dodania zasobów zmiennych systemowych do projektu Premium HMI klikamy prawym przyciskiem myszy na kartę Variables z zakładki Real Time DB i wybieramy opcję Add SysVar Structure Definition:

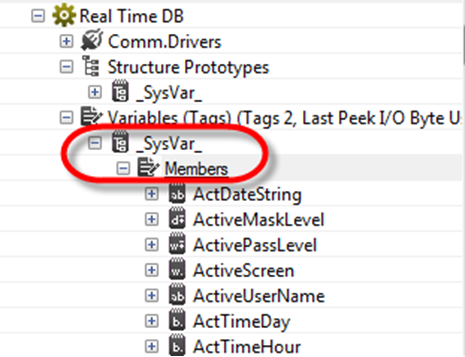

2. Na liście zmiennych pojawia się nowy element oznaczony jako _SysVar_. Po jego rozwinięciu i otwarciu zakładki Members uzyskujemy dostęp do listy zmiennych systemowych:

W celu pozyskania informacji dotyczących występujących alarmów możemy użyć następujących zmiennych:

Alarms Active / NumActiveAlarms – liczba aktywnych alarmów;
NumActiveAlarmsOFF – liczba alarmów nieaktywnych, niepotwierdzonych lub niewykasowanych;
NumActiveAlarmsON – liczba alarmów aktywnych, niepotwierdzonych;

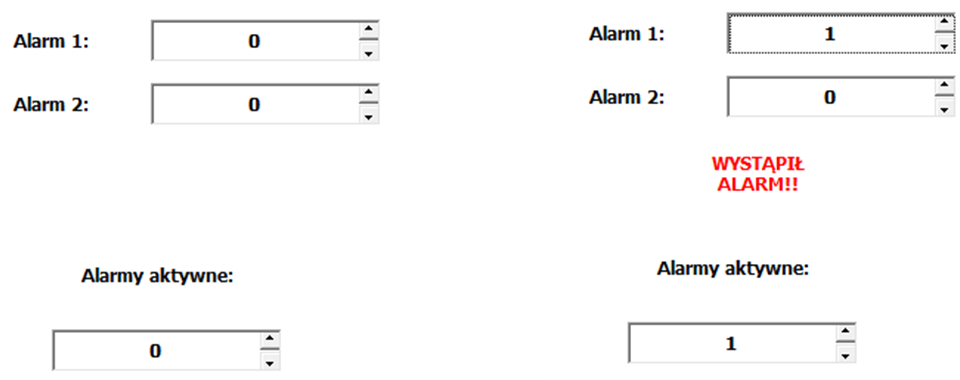

Zmienne systemowe związane z obsługą alarmów mogą być wykorzystane np. do informowania operatora o ilości aktywnych zdarzeń lub do obsługi grafik, które pojawiają się w przypadku wystąpienia alarmów:

Poniższej sumy kontrolnej można użyć po pobraniu pliku do potwierdzenia, że dane zostały przesłane prawidłowo.

Zamknij okno

PHMI_Zmienne_alarmowe.zip

Przykładowy projekt w Premium HMI pokazujący zmienne alarmowe

32,82 kB
