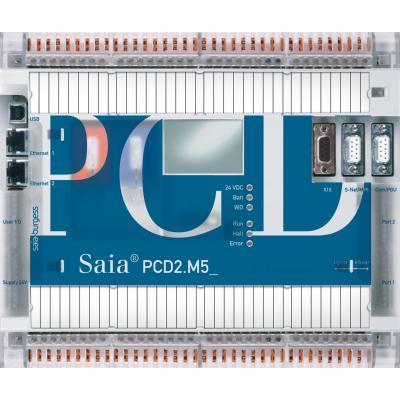

Sterownik PLC modułowy PCD2.M5540

Sterowniki PCD2.M5xxx są kompatybilne wymiarami i technologią ze sterownikami PCD2.M1xx i PCD2.M48x. Istniejące programy użytkownika mogą być bezpośrednio przenoszone i będą z powodzeniem pracowały w nowych jednostkach bazowych. Funkcjonalnie natomiast PCD2.M5xxx oferują znacznie więcej, np. obsługę najnowszych protokołów komunikacyjnych firmy Saia Burgess Controls (S-Net), wbudowane porty USB i technologię Automation Server.

Kategorie: , ,

PCD2.M5xxx mają wbudowany serwer stron WWW i serwer FTP. Pamięć RAM o pojemności 1 MB można rozszerzyć za pomocą dodatkowych kart pamięci Flash lub SD. Dostęp do plików zapewnia obsługa protokołu FTP, a do stron www http direct.
PCD2.M5xxx obsługują do 1023 cyfrowych We/Wy. Moduły we/wy można wymieniać bez konieczności zdejmowania górnej pokrywy – płyta główna pozostaje zabezpieczona. Użytkownik ma do dyspozycji dużą powierzchnię przeznaczoną do umieszczenia etykiet opisujących poszczególne we/wy. 6 dodatkowych wejść cyfrowych i 2 wyjścia cyfrowe można konfigurować jako wejścia kwadraturowe i wyjścia z modulacją szerokości impulsu (PWM), dzięki czemu sterowniki PCD2.M5xxx mogą być wykorzystane jako ekonomiczne rozwiązanie do sterowania maszynami i urządzeniami. Opcjonalnie, w celu monitoringu wartości zmiennych jednostka bazowa może być wyposażona w interfejs HMI z przyciskami sterującymi.

Nowe sterowniki charakteryzują rozbudowane możliwości komunikacyjne, PCD2.M5xxx wyposażone są w dwa sloty na moduły komunikacyjne PCD7.F1xx oraz w 5 zintegrowanych interfejsów:

  • RS 485 dzielony z portem Com/PGU,
  • Ethernet TCP/IP – dwa gniazda RJ 45, działające jako switch,
  • USB,
  • S-Net/MPI.

Wśród obsługiwanych protokołów, oprócz programowanych zgodnie ze standardem ASCII, znajdują się:

  • Profi-S-Net (S-IO, S-Bus),
  • Profibus-DP (master/slave),
  • MPI,
  • Ethernet TCP/IP.
