Komputer przemysłowy panelowy 6300P-EW1

Komputery panelowe ASEM 6300P-EW1 klasy Atom to ekonomiczne i elastyczne urządzenia spełniające potrzeby najbardziej unikalnych aplikacji. Są wyposażone w fabrycznie zainstalowany system BIOS przystosowany do obsługi technologii Thin-Manager, co pozwala na w pełni optymalne działanie interfejsu HMI w każdej hali produkcyjnej.

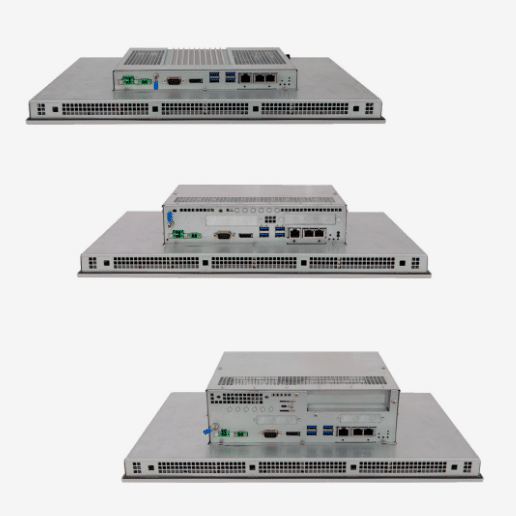

Linia produktów obejmuje trzy konfiguracje sprzętowe zaprojektowane tak, aby pokryć całe spektrum możliwych zastosowań.

  • Wersja o zmniejszonej głębokości ASEM 6300P-EW1xxxxAA (SL) zapewniająca podstawowe możliwości komunikacji;
  • Konfiguracja średniej klasy ASEM 6300P-EW1xxxxAB (S0) z zaawansowanymi funkcjami komunikacyjnymi i z możliwością instalacji dodatkowych interfejsów;
  • Wariant o głębokiej obudowie ASEM 6300P-EW1xxxxAC (S1) oferujący zaawansowane możliwości komunikacyjne i gniazda rozszerzeń PCI lub PCIe.

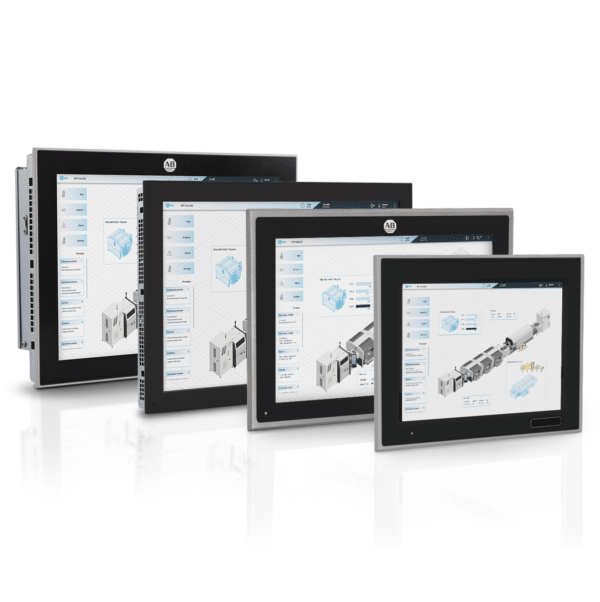

Wszystkie trzy modele posiadają wbudowane wyświetlacze LCD, dostępne w formacie standardowym i panoramicznym. Użytkownicy mogą wybierać pomiędzy wersjami z ekranem dotykowym z ramką aluminiową lub ze stali nierdzewnej, płaskim aluminiowym panelem przednim TrueFlat z rezystancyjnym ekranem dotykowym lub szklanym wyświetlaczem z obsługą gestów.
Konfiguracje serii ASEM 6300P-EW1 można łączyć z oprogramowaniem FactoryTalk View SE lub FactoryTalk Optix w celu zapewnienia optymalnej funkcjonalności HMI w ramach platformy produkcyjnej Connected Enterprise firmy Rockwell Automation. Wszystkie modele standardowo wyposażone są w system operacyjny Windows 10 IoT Enterprise LTSC, ale można je również zamówić w wersji bez systemu operacyjnego.
Wszystkie warianty są dostępne z preinstalowanym systemem BIOS zgodnym z ThinManager, co umożliwia zebranie aplikacji z ThinServera w bezpiecznej lokalizacji i uruchamianie ich na ASEM 6300B-EW1 bez konieczności używania dysku twardego lub systemu operacyjnego. Dzięki temu użytkownicy oszczędzają pieniądze, a jednocześnie znacznie zwiększa się bezpieczeństwo i odporność aplikacji.

Seria oferuje warianty z wbudowanymi wyświetlaczami o szerokiej gamie rozmiarów i proporcji, opcje wyboru konkretnego rodzaju technologii ekranu dotykowego, a także materiału przedniej ramki obudowy, w tym wersję ze stali nierdzewnej z Klasa ochrony IP69K i klasa higienicznego uszczelnienia (certyfikowane do stosowania w zastosowaniach spożywczych), nadają się do zastosowania w terenie.

Najważniejsze informacje:

  • Platforma Intel® Elkhart Lake
  • Ekran LCD TFT o przekątnej:
    • 10,4”, 12,1” i 15” w formacie 4:3,
    • 17” i 19” w formacie 5:4,
    • 12,1”, 15,6”, 18,5”, 21,5” i 24” w formacie panoramicznym o rozdzielczości do Full HD.
  • Panele przednie z aluminium (AF), True Flat Aluminium (AT) i True Flat Stainless Steel (SR) z rezystancyjnym ekranem dotykowym
  • Prawdziwie płaskie panele przednie z aluminium i szkła z wielodotykowym pojemnościowym ekranem dotykowym (GL)
  • Procesor czterordzeniowy Intel Atom® x6425E 2,00 GHz z generacji Elkhart Lake PCH SoC
  • Pamięć RAM do 16 GB z obsługą ECC jest niezbędna w przypadku aplikacji o znaczeniu krytycznym i w czasie rzeczywistym dzięki wyjątkowej niezawodności i zapewnieniu integralności danych
  • Do 3 opcji jednoczesnego przechowywania
  • 512 kB pamięci MRAM do zapisywania zmiennych retencyjnych (opcjonalnie)
  • BIOS Thin Manager gotowy do zainstalowania
  • Dołączone oprogramowanie do zdalnego wsparcia FactoryTalk® Remote Access™ (zgodne z UBIQUITY)
  • Oprogramowanie FactoryTalk® Optix™ do zastosowań HMI i Edge Computing (opcjonalnie)

Dane techniczne

MODEL 6300P-EW1
Podświetlenie LED TFT LCD 12,1″ szer. – 1280 x 800 (16:10)
15,6″ szer. – 1920 x 1080 (16:9)
18,5″ szer. – 1920 x 1080 (16:9)
21,5″ szer. – 1920 x 1080 (16: 9)
24″ szer. – 1920 x 1080 (16:9)
10,4″ – 800×600 (4:3)
12,1″ – 1024×768 (4:3)
15,0″ – 1024×768 (4:3)
17″ – 1280×1024 (5:4)
19″ – 1280×1024 (5:4)
WYCĘCIE QT HT
USB PRZEDNIE 1x USB 2.0 (typ A), chronione
PANEL PRZEDNI Projekt Rama aluminiowa
(AF)
Szkło
(GL)
Stal nierdzewna
(SR)
Rama aluminiowa
(AF)
Aluminium TrueFlat
(AT)
Ekran dotykowy Rezystancyjny 5 przewodów P-CAP wielodotykowy Rezystancyjny 5 przewodów
Logo AB lub bez marki
STOPIEŃ OCHRONY IP IP65 – przód IP69K – przód IP65 – przód
NEMA UL Typ 1, 4x (tylko wewnątrz) UL Typ 1, 4x (tylko wewnątrz) i 12
OBUDOWA Instalacja Montaż panelowy
Tworzywo Stal ocynkowana metodą skin pass
PROCESOR Procesor Intel Atom® x6425E 2,00 GHz (3,00 GHz Burst) ▪ 64 bity ▪ 4 rdzenie / 4 wątki ▪ 1,5 MB pamięci podręcznej L2 ▪ 10 nm
Zestaw układów
scalonych
Intel® Elkhart Lake PCH (Platform Controller Hub) ▪ Wbudowany w układ procesora (SoC)
Kontroler wideo Zintegrowana karta graficzna Intel® UHD
TPM Intel® PTT (zintegrowany moduł TPM) Dyskretny moduł TPM (opcjonalnie)
PAMIĘĆ RAM

4 GB (LPDDR4x)
8 GB (LPDDR4x)
16 GB (LPDDR4x)

PAMIĘĆ MASOWA CFast 1x slot CFast SATA III na płycie z dostępem zewnętrznym (do 240 GB)
M.2 SSD 1x złącze do bezpośredniego podłączania dysku SSD M.2 NVMe PCIe x2 (do 1 TB)
2.5” SATA SSD
tylko wersja S0/S1
1x złącze do 2,5″ dysku SSD SATA III z wewnętrznym zestawem instalacyjnym
INTERFEJSY LAN 1x 2,5 Gigabit Ethernet (RJ45) + 2x Gigabit Ethernet (RJ45)
USB 4x USB 3.2 Gen2 (typ A) 10 Gb/s
SERIAL 1x RS232/422/485 (DB9M)
VIDEO 1x DisplayPort++ v1.4a
INTERFEJSY DODATKOWE (opcjonalne) niedostępne dla wersji SL Pozycja A
(maks. 1)
2x RS232/422/485 izolowane (DB9M)
2x USB 2.0 (typ A)
1x 2,5 Gigabit Ethernet (RJ45) + 1x USB 2.0 (typ A)
Pozycja B
(maks. 1)
1x 2,5 Gigabit Ethernet (RJ45)
1x RVL (zdalne łącze wideo RJ45)
1x DisplayPort++ v1.4a
GNIAZDA ROZSZERZEŃ 1x PCI o połowie długości lub 1x PCIe x4* o połowie długości, na karcie riser
NOVRAM (opcjonalnie) Moduł MRAM 512 kB dla zmiennych retencyjnych
WEJŚCIE ZASILANIA 24VDC (18÷32VDC) izolowane
DODATKOWE FUNKCJE ZASILACZA
(można wybierać z BIOS-u)
Zdalny przycisk zasilania 1x sygnał wyjściowy Stan zasilania + 1x sygnał wejściowy System wyłączony
BATERIA 1x CR2032 dostęp zewnętrzny
CERTYFIKOWANY SYSTEM OPERACYJNY Microsoft Windows 10 IoT Enterprise LTSC 2021 64-bitowy
TEMPERATURA PRACY 0°C ÷ 50°C
TEMPERATURA PRZECHOWYWANIA -10°C ÷ 60°C
WILGOTNOŚĆ WZGLĘDNA PODCZAS PRACY/PRZECHOWYWANIA 20% ÷ 90% RH (bez kondensacji)
CERTYFIKATY CE
UKCA
cULus Listed
Cmim – Morocco
KCC – Korea
RCM – Australia and New Zealand
REACH
RoHS compliant
*x4 mechaniczne, x2 elektryczne

Komputery_ASEM_6300P_EW1_EN.pdf Pobierz
