Moduł zdalny PCD1.B1000-A20

PCD1.B1000-A20 to moduł zdalnych we/wy cyfrowych serii E-Line, przeznaczony do tworzenia rozproszonych systemów automatyki  w sektorze HVAC. Urządzenia charakteryzują niewielkie wymiary umożliwiające jego montaż w standardowych szafkach elektrycznych. Na lokalne wysterowanie wyjść pozwalają przyciski na przedniej płycie modułu. Protokół komunikacyjny S-Bus Extended zapewnia 4 razy szybszą transmisję danych (w porównaniu z S-Bus).

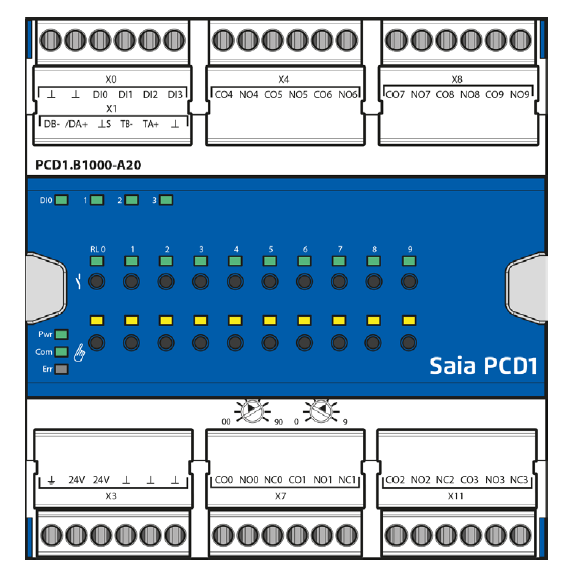

PCD1.B1000-A20 ma wbudowane 4 wejścia cyfrowe i 10 wyjść przekaźnikowych.

Lokalne zadawanie wartości (niezależnie od pracy jednostki nadrzędnej) umożliwiają zadajniki umieszczone na płycie czołowej modułu. Ręczne zadawanie parametrów może być także realizowane zdalnie (np. z pomocą panelu operatorskiego) za pośrednictwem specjalnie przygotowanych szablonów webowych.

PCD1.B1000-A20 może być również zarządzany zdalnie, za pośrednictwem aplikacji webowej jednostki nadrzędnej. W przypadku utraty komunikacji ze stacją Master, wartości wyjść ustawiane są zgodnie z konfiguracją ręczną.

Konfiguracja modułów wykonywana jest w środowisku PG5 (bloki funkcyjne E-Suite i szablony webowe).

  • 4 wejścia cyfrowe 24 VDC i 10 wyjść przekaźnikowych (6: NO 230 VAC / 30 VDC, 4 A; 4 przełączne: 230 VAC / 30 VDC, 4 A)
  • izolowany elektrycznie RS-485
  • protokół komunikacyjny S-Bus Extended (4 x szybszy)
  • diody LED informujące o statusie we/wy
  • możliwość lokalnego zadawania wartości
  • konfiguracja z PG5 (bloki funkcyjne i szablony webowe)
  • osłonięte zaciski połączeniowe
  • zasilanie 24 VDC
  • temperatura pracy: 0…+55 °C
  • przemysłowe wykonanie zgodnie z normą IEC EN 61131-2
  • montaż w standardowych szafkach elektrycznych, na szynie DIN 35 mm (TH35)
  • szerokość obudowy 6 HP (105 mm)

Modul_SBC_E-Line_PCD1.B1000-A20_dane_techniczne_EN.pdf Pobierz
