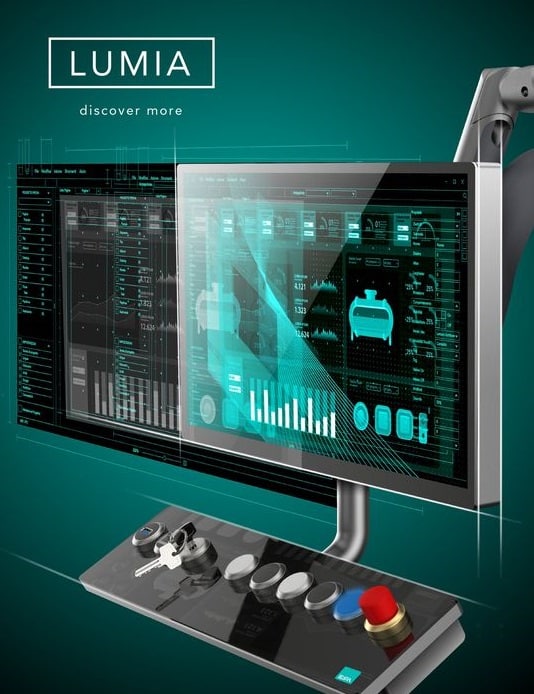

Panel webowy LUMIA
Panele webowe z serii LUMIA to nowe, konfigurowalne rozwiązania modułowe. Pracują w oparciu o standardową przeglądarkę, bez konieczności instalowania dodatkowych wtyczek.
Gwarantują ostrości obrazu niezależnie od wielkości i orientacji urządzenia, dzięki SVG i responsywnej grafice. Zapewniają najwyższy poziom bezpieczeństwa dzięki bieżącej aktualizacji.
- System operacyjny Linux lub Debian 10
- Dostępne rozmiary: 10,1”; 15,6”; 21,5” i 27”
- Szklany pojemnościowy ekran dotykowy
- Technologia multi touch
- 6-rdzeniowy procesor
- 2 GB pamięci RAM DDR4 i 16 GB pamięci wewnętrznej
- Montaż panelowy z przednim zabezpieczeniem IP66
- Montaż VESA z pełnym stopniem ochrony IP66
| Embedded | PC based | |
|---|---|---|
| O.S. | Linux Debian 10 + | Windows 10 LTSC 2019 |
| Kreo HMI Control panel | ||
| Application software | Chromium | Chrome |
| Display Size | 10,1″ (1280 x 800) | 10,1″ (1280 x 800) |
| 15,6” (1366 x 768) | 15,6” (1366 x 768) | |
| 21,5” (1920x 1080) | 21,5” (1920x 1080) | |
| 27” (1920 x 1080) | 27” (1920 x 1080) | |
| Display technology | TFT | TFT |
| Display Backlight | Led | Led |
| Display Colors | 16M | 16M |
| Touch Technology | Capacitive | 16M |
| Bezel / Chassis | Aluminium | 16M |
| Processor | RK3399 | Celeron QC J3455 – 2,3 GHz |
| Dual-core Cortex-A72 + | Intel Core i3-7100U 2,4 GHz | |
| Quad-core Cortex-A53 | Intel Core i5-7300U 3,5 GHz | |
| Intel Core i7-7600U 2,8 GHz | ||
| Chipset | SoC | |
| GPU | Celeron QC J3455 – HD Graphics 500 | |
| i3-7100U – HD Graphics 620 – up to 1 GHz | ||
| i5-7300U – HD Graphics 620 – up to 1 GHz | ||
| i7-7600U – HD Graphics 620 – up to 1 GHz | ||
| RAM | 2G DDR4 | Celeron QC J3455 – 4GB DDR3L up to 8 GB DDR3L |
| Intel Core i3-7100U 2,4 GHz | ||
| Intel Core i5-7300U 3,5 GHz | ||
| Intel Core i7-7600U 2,8 GHz | ||
| 4GB up to 16 GB DDR4 | ||
| Mass storage | 16GB eMMC | 256 GB SSD |
| 512GB SSD | ||
| 1TB SSD | ||
| Ethernet Port | 1*1Gb+1*100Mb | Celeron QC J3455 – 2x 1Gb RJ45 Intel I210 / 2x1Gb RJ45 Intel I211AT |
| Intel Core 7GEN – 2x 1Gb RJ45 | ||
| Intel I210AT/I219LM | ||
| Wifi | 2,5 / 5 GHZ support (client) | |
| COM Port | 1x RS232/RS485 | |
| USB Port | 1xUSB3.0 + 1xUSB2.0 | Celeron QC J3455 – 2 x 3.1 |
| Intel Core 7th GEN – 4 x 3.0 | ||
| Power Supply (Vdc) | 12 – 32V DC | |
| Consumption (W) | 12W 10,1” | 30W 10,1” |
| 18W 15,6” | 35W 15,6” | |
| 28W 21” | 50W 21” | |
| 28W 27” | 50W 27” | |
| Operating Temperature (°C) | 0 … + 50 °C | |
| Storage Temperature (°C) | -20 … + 65 °C | |
| Humidity | <90% (non condensing) | |
| External dimensions(W/H/D) (mm) | 10” panel – 269 x 190 x 44.1 | 10” panel 69 x 190 x 70×2 |
| 15” panel – 402.4 x 251.7 x 47.4 | ||
| 15” vesa – 381 x 231.3 x 59.3 | 15” panel 402.4 x 251.7 x 73..4 | |
| 15” vesa 381 x 231.3 x 80.65 | ||
| 10” vesa 250.6 x 171.6 x40,1 | ||
| 21.5” vesa 530 x 320 x 80 | ||
| 21.5” vesa 530 x 320 x 60 | 21,5” panel 560 x350 x75 | |
| 21,5” panel 560 x350 x50 | ||
| 27” vesa 648,4x 385,5 x 85 | ||
| 27” vesa 648,4x 385,5 x 66,5 | 27” panel 683 x 420 x 75 | |
| 27” panel 683 x 420 x 60 | ||
| Cut-out dimensions (W/H) (mm) | 10” panel – 258.5 x 179.5 | |
| 15” panel – 390 x 239 | ||
| 21” 547×337 | ||
| 27” 670 x 406 | ||
| Weight (kg) | 10” 5 | 10” 5 |
| 15” 6,5 | 15” 6,5 | |
| 21,5 8KG | 21,5 8KG | |
| 27” 10Kg | 27” 10Kg | |
| Protection degree | Panel – IP66 front | Panel – IP66 front |
| Vesa – IP66 all around | Vesa – IP66 all around | |
| Certifications | CE – RED (2014/53/EU): | CE – RED (2014/53/EU): |
| Safety: EN 62368-1:2020 + A11:2020 | Safety: EN 62368-1:2020 + A11:2020 | |
| Health: EN 62479:2010 | Health: EN 62479:2010 | |
| EMC: ETSI EN 301 489-1 V2.2.3 (2019-11) | EMC: ETSI EN 301 489-1 V2.2.3 (2019-11) | |
| ETSI EN 301 489-17 V3.2.4 (2020-09) | ETSI EN 301 489-17 V3.2.4 (2020-09) | |
| Radio: ETSI EN 300 328 V2.2.2, ETSI EN 301 893 V2.1.1 (2017-05) | Radio: ETSI EN 300 328 V2.2.2, ETSI EN 301 893 V2.1.1 (2017-05) | |
| UL/ATEX/DNV available soon | UL/ATEX/DNV available soon |
LUMIA_Web_HMI.pdf Pobierz
