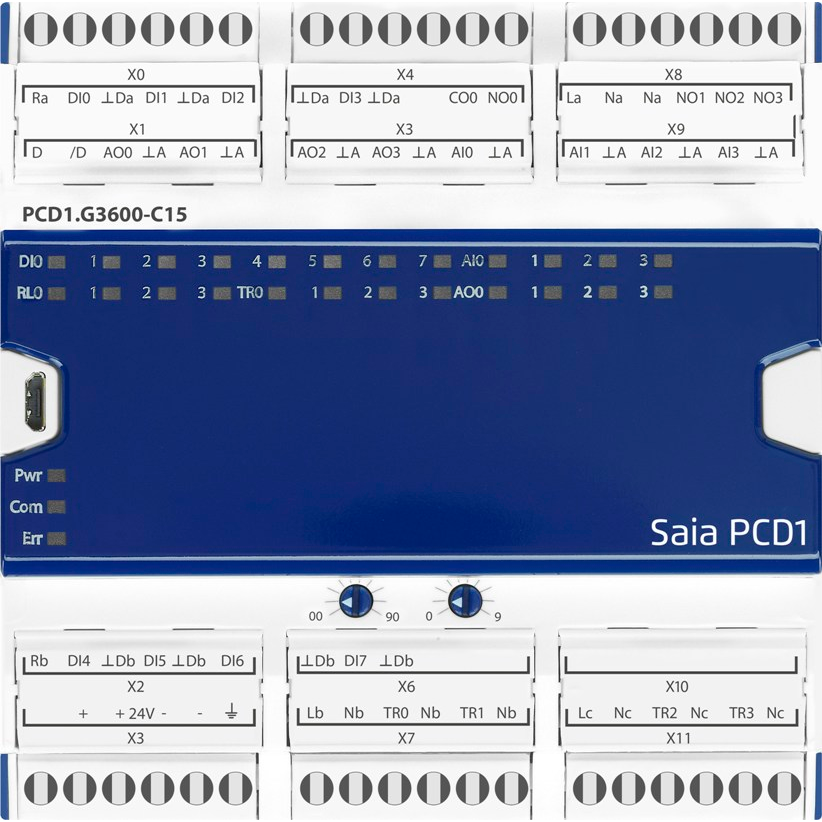

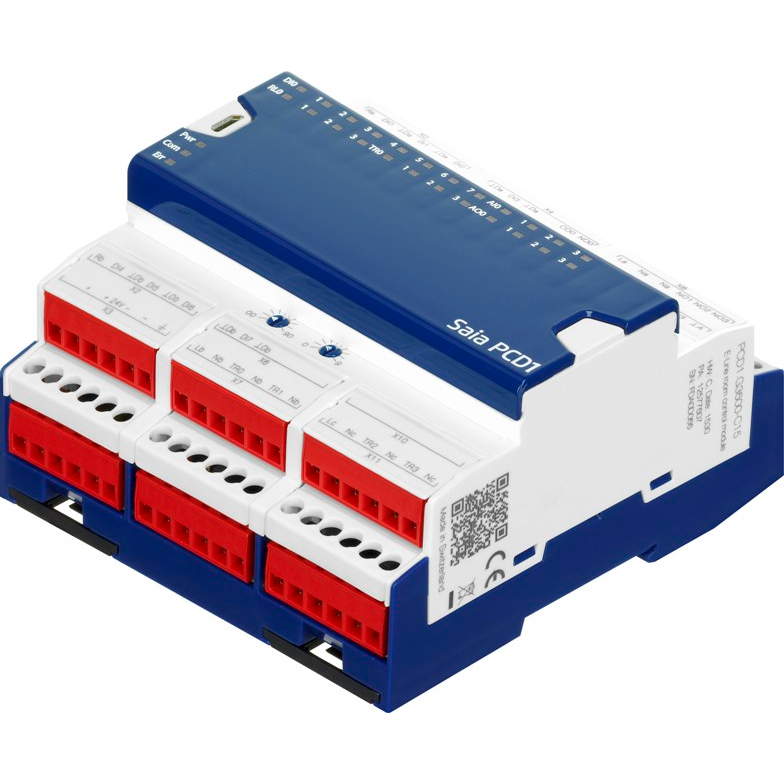

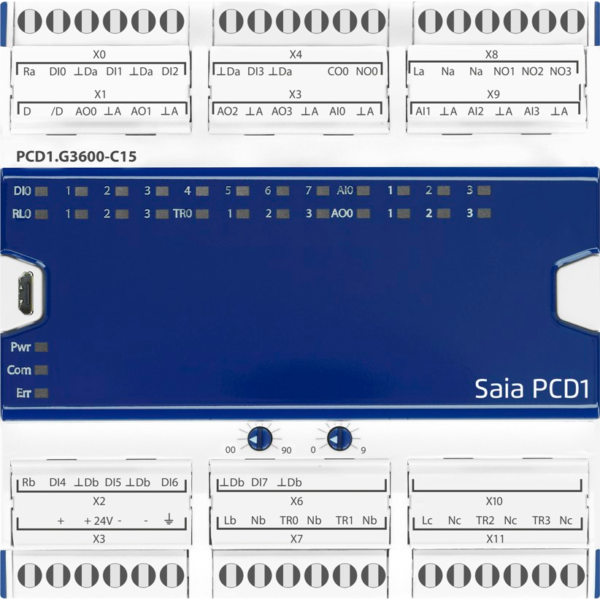

Programowalny moduł zdalnych we/wy PCD1.G360x-C15

PCD1.G360x-C15 to programowalne moduły zdalnych we/wy mieszanych serii E-Line, które mogą pracować jako sterowniki strefowe i umożliwiają tworzenie rozproszonych systemów automatyki w sektorze HVAC. Urządzenia charakteryzują niewielkie wymiary umożliwiające ich montaż w standardowych szafkach elektrycznych. Protokół komunikacyjny S-Bus Extended zapewnia 4 razy szybszą transmisję danych (w porównaniu z S-Bus).

Moduł PCD1.G3601-C15 jest wyposażony w dodatkowy interfejs RS-485, który można wykorzystać do bezpośredniego podłączenia urządzeń np. po protokole EnOcean. Konfiguracja we/wy PCD1.G3601-C15 jest identyczna jak w przypadku modułu PCD1.G3600-C15.

Moduły serii E-Line są programowane za pomocą pakietu PG5 Controls Suite, który umożliwia ich intuicyjną konfigurację, projektowanie i dokonywanie zmian w aplikacji.

Nowa, specjalnie przygotowana na potrzeby instalacji elektrycznych i HVAC biblioteka bloków funkcyjnych F-box E-Suite znacznie przyspiesza projektowanie aplikacji. Dzięki gotowym obiektom prace inżynierskie są łatwiejsze, szybsze i mniej podatne na błędy. Dodatkową zaletą jest fakt, że komunikacja w sieci S-Bus za pośrednictwem F-boxów jest do 4 razy szybsza w porównaniu z innymi urządzeniami serii Saia PCD.

Programowalne moduły zdalnych we/wy RIO serii E-Line gwarantują autonomiczną i ciągłą pracę instalacji nawet w przypadku awarii komunikacji ze stacją master. Wszystkie moduły nowej serii współpracują także z pozostałymi rodzinami urządzeń Saia PCD.

  • 8 wejść cyfrowych 24 VAC/VDC
  • 4 wyjścia przekaźnikowe
  • 4 wyjścia TRIAK 24 VAC lub 230 VAC/1 A
  • 4 wejścia analogowe
  • interfejsy: RS-485 z S-Bus Extended, USB, NFC (do serwisu) PCD1.G3600-C15
  • dodatkowy RS-485 w module PCD1.G3601-C15
  • RS-485 izolowany galwanicznie
  • protokół komunikacyjny S-Bus Extended (4 x szybszy)
  • konfiguracja z PG5 (bloki funkcyjne i szablony webowe)
  • osłonięte zaciski połączeniowe
  • zasilanie 24 VDC
  • temperatura pracy: 0…+55 °C
  • przemysłowe wykonanie zgodnie z normą IEC EN 61131-2
  • montaż w standardowych szafkach elektrycznych, na szynie DIN 35 mm (TH35)

Saia_E-Line_Room_Control_31-026.pdf Pobierz

Saia_E-Line_26-215_PL.pdf Pobierz
