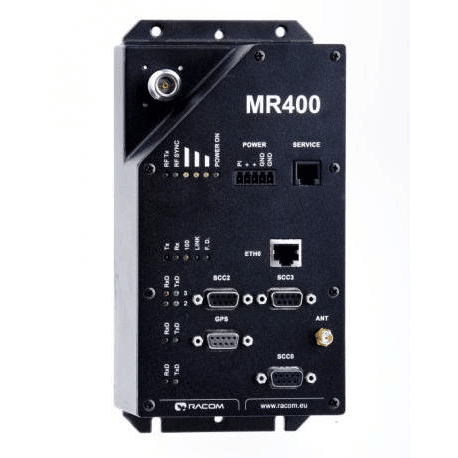

Radiomodem przemysłowy MR400

Radiomodemy wąskopasmowe MR400, częstotliwość pracy 370-470 MHz, odstęp międzykanałowy 12,5 / 25 kHz

Radiomodemy wąskopasmowe serii MR pracujące w kanałach o szerokościach 12,5 oraz 25 kHz są najczęściej używane w systemie MORSE. Dzięki dużej szybkości transmisji w kanale radiowym oraz bardzo krótkiemu czasowi przełączania w trybie half-duplex (poniżej 1,5 ms) urządzenia znajdują zastosowanie wszędzie tam, gdzie wymagana jest szybkość i niezawodność.

Dostępne dodatkowe moduły:

  • interfejsy szeregowe: RS 232, RS 232 (optycznie izolowany), 1xRS 422/485 (optycznie izolowany),
  • Ethernet – automatyczne ustawianie prędkości transmisji na 10 lub 100 Mbit/s,
  • GPS – 16 kanałowy odbiornik GPS z dokładnością do 2,5 m
  • T-port – Ethernetowy konwerter (TCP, UDP) na interfejs szeregowy RS 232
  • I/O (analogowe/cyfrowe) – moduł wejść wyposażony jest w standardzie w 2xAI, 2xAO,2xDI, 2xDO. Standardowy moduł I/O może być zmodyfikowany na żądanie – maksymalnie dostępnych jest 5 dwukierunkowych wejść/wyjść oraz 3 wyjścia.
Typ  częstotliwość
 MR400  350-470 MHz
Prędkość transmisji w kanale radiowym 10,84 kbit/s w kanale 12,5 kHz
21,68 kbit/s w kanale 25 kHz
Możliwości ustawienia częstotliwości pracy Programowo, zdalnie, w zakresie +3,2 MHz
Czas przełączania nadawanie/odbiór 1,5 ms
Czułość odbiornika dla BER 10-3 Lepsza niż -107 dBm
Moc wyjściowa kanału radiowego (ustawiana programowo, zdalnie) 0,1 – 5 W
0,2 – 25 W
Opcjonalne moduły 5 gniazd
Złącze antenowe Typ N-żeński
MTBF (średni czas między defektami) > 100 000 godzin
Zasilanie 13,8 VDC (10,2-15,6) VDC
Pobór prądu Rx 380 mA (Ethernet +40 mA,
moduły I/O +50 mA, GPS +15 mA),
Tx 1,6 A / 1 W; 2,0 A / 5 W; 5,5 A / 25 W
2,5 mA w stanie czuwania
Temperatura pracy -30 do +70 °C
Wymiary 208 × 108 × 63 mm
Waga 1,2 kg
Zgodność z normami:
Parametry radiowe ETSI EN 300 113-1 V1.3.1, FCC część 90, RSS119
EMC (kompatybilność elektromagnetyczna) ETSI EN 301 489-5 V1.3.1
Bezpieczeństwo elektryczne CENELEC EN 60 950:2001
Zgodność z normami dla aplikacji mobilnych  UN Regulacja nr 10 (EHK nr 10)

MR400_data_A4.pdf Pobierz
