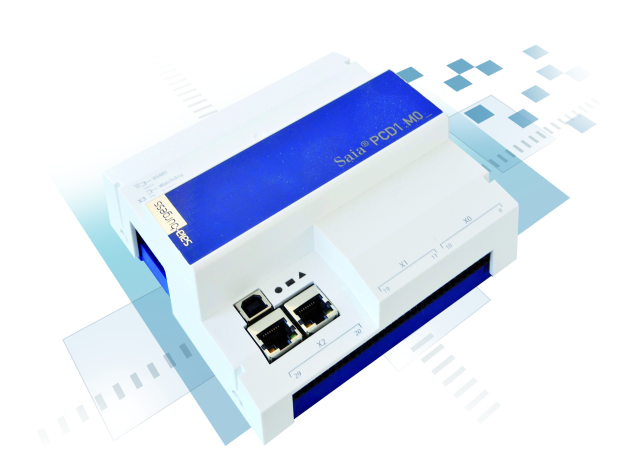

Sterownik PLC E-Controller
E-Controller – proste rozwiązanie do zarządzania zużyciem mediów
E-Controller to nowe urządzenie firmy Saia Burgess Controls stworzone specjalnie do monitoringu i zarządzania zużyciem energii oraz innych mediów. Specyficzna budowa E-Controllera sprawia, że można go montować w szafach elektrycznych o standardowych wymiarach, obok liczników energii i innej aparatury elektrycznej.
Dzięki ustawieniom domyślnym E-Controller jest gotowy do użycia, bez konieczności konfiguracji i programowania. Automatycznie wykrywa podłączone przy pomocy magistrali S-Bus liczniki energii i koncentratory impulsów PCD7.H104SE (zliczające impulsy z liczników impulsowych).
Wbudowana aplikacja do rejestracji pomiarów, monitorowania i zarządzania zużyciem mediów jest w pełni konfigurowalna i można ją dostosowywać do potrzeb użytkownika.
Dzięki opcjonalnym interfejsom komunikacyjnym E-Controller może pracować także jako gateway komunikacyjny w systemach automatyki.
Przechowywanie danych:
| Pamięć programu, ROM/DB/Tekst | 1 MB |
| Pamięć główna RAM/DB/Tekst | 1 MB; podtrzymywana bateryjnie |
| System plików użytkownika | 128 MB (wbudowany) |
| Gniazdo M1 (dodatkowa karta flash) | PCD7.R550M04 |
| Pliki danych | Maksymalnie 2000 plików w systemie plików Saia. Przesyłanie i pobieranie danych przy pomocy protokołu FTP |
Wbudowane wejścia/wyjścia:
| 6 wejść cyfrowych (4 + 2 wejścia przerwań) | Od 15 do 30 VDC |
| 2 wejścia analogowe wybierane przełącznikiem DIP | Od -10 do +10 VDC; od 0 do ±20 mA; Pt1000, Ni1000, Ni1000L&S, od 0 do 2,5 kOhm (ustawienie fabryczne: Ni1000) |
| 4 wyjścia cyfrowe | 24 VDC; maksymalnie 0,5 A |
| 1 wyjście PWM | 24 VDC; maksymalnie 0,2 A |
| 4 wejścia lub wyjścia cyfrowe | 24 VDC; (ustawienie fabryczne: wejścia cyfrowe) |
| 1 watchdog lub styk zwierny | 48 VAC lub VDC 1 A (przy przełączeniu na napięcie VDC na obciążeniu należy zamontować diodę gaszącą) |
Interfejsy komunikacyjne:
| Interfejsy wbudowane | Ethernet (switch dwuportowy), USB oraz RS-485 |
| Protokoły komunikacyjne | Serial-S-Bus, Ether-S-Bus, Profi-S-Bus, Modbus RTU lub TCP, EIB, M-Bus |
| Gniazdo A na dodatkowe moduły | RS-232, RS-422/485 (PCD7.F1xxS) |
| Gniazdo M1 do rozszerzania protokołów komunikacyjnych (dod. karta flash) | BACnet (moduł PCD7.R56x)
LON over IP (moduł PCD7.R58x) |
Programowanie:
| Pakiet Saia® PG5 Controls Suite | IL, FUPLA i GRAFTEC (od wersji 2.1xx pakietu PG5) |
Dane ogólne:
| System operacyjny | Saia COSinus |
| Napięcie robocze | 24 VDC; – 20 / + 25% maks. z tętnieniami 5% (zgodnie z normą EN / IEC 61131-2) |
| Pobór mocy | 12 W |
| Temperatura otoczenia dla pracy | Od 0 do 55 °C |
| Maksymalne obciążenie 5 V / + V(24 V) |
Maksymalnie 500 mA / 200 mA |
| Bateria do wykonywania kopii zapasowej danych (wymienna) | Bateria litowa o czasie eksploatacji 1–3 lata |
| Wymiary (szerokość x wysokość x głębokość) | 142 x 142 x 60 mm |
| Montaż | Na szynie DIN, zgodnie z normą EN 60715TH35 |
| Stopień ochrony | IP 20 |
