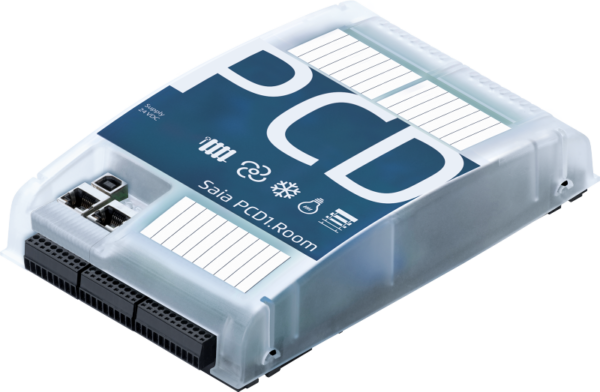

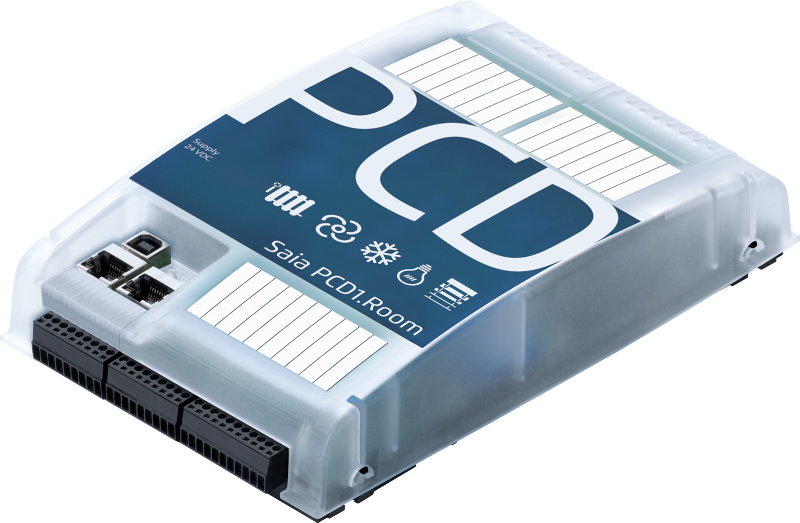

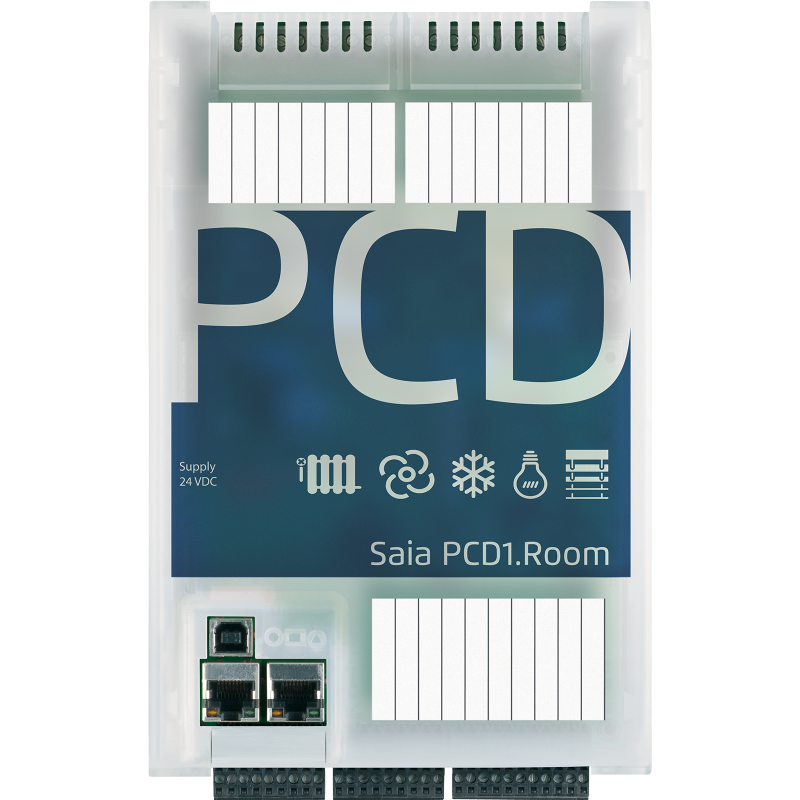

Sterownik PLC modułowy PCD1.M2110R1

PCD1.Room (PCD1.M2110R1) firmy Saia Burgess Controls to swobodnie programowalny sterownik, który umożliwia tworzenie indywidualnie dopasowanych oraz efektywnych ekonomicznie instalacji automatyki w budynkach, obiektach infrastrukturalnych (np. pompownie) i ciepłownictwie.
Interfejsy komunikacyjne do popularnych sieci umożliwiają łatwą integrację z systemami automatyki innych producentów, a funkcjonalności AutomationServera (serwery www i FTP, klient SMTP, obsługa kart pamięci SD i system plików) pozwalają na tworzenie pomostu pomiędzy światem automatyki, a obszarem IT w różnego typu aplikacjach.

AutomationServer umożliwia sterownikowi pracę jako autonomiczny system sterowania (z funkcjami pełnej wizualizacji, sterowania i rejestracji danych) a także włączenie w bardziej rozbudowany system automatyki.
PCD1.Room wyposażone są w następujące interfejsy komunikacyjne: Ethernet (Ether-S-Bus, Modbus TCP i inne), RS-485 (S-Bus, Modbus RTU), USB oraz slot na dodatkowy port komunikacyjny RS-232/RS-485/RS-422/MP-Bus. Sterowniki pracują także w sieciach BACnet, LonWorks, M-Bus i DALI.

Umożliwiają również komunikację poprzez GPRS (protokół S-Bus, Modbus RTU/TCP) po podłączeniu modemu GPRS do portu RS-232.
PCD1.Room mają 24 zintegrowane We/Wy cyfrowe i analogowe, slot na dowolne moduły We/Wy oraz gniazdo do rozbudowy o kolejny interfejs komunikacyjny (moduły serii PCD7.FxxxS: RS-232, RS-485, MP-Bus) lub We/Wy (moduł PCD7.W600).

Wbudowane zasoby pamięci pozwalają na swobodne przechowywanie wizualizacji, danych historycznych i instrukcji. Aplikacja internetowa umożliwia m.in. uruchomienie i wizualizację stanu pracy instalacji, sterowanie, przeglądanie danych historycznych na wykresach oraz alarmowanie (na stronie internetowej lub poprzez e-mail/sms).

PCD1.Room są zasilane napięciem 24 VDC. Z tego samego zasilacza napięcie może być podawane także do czujników ciśnienia, temperatury lub innych elementów automatyki.

Z wykorzystaniem sterowników PCD1.Room zostały stworzone gotowe aplikacje przeznaczone dla węzła cieplnego, rejestratora danych i pompowni.

Zasoby:

Pamięć na  program użytkownika 256 kB
Pamięć RAM 128 kB, podtrzymanie bateryjne
Backup programu Program użytkownika jest zawsze
przechowywany na wewnętrznej karcie pamięci
SD, skąd może być błyskawicznie pobrany. Nie
jest wymagane podtrzymanie bateryjne pamięci.
System plików użytkownika 8 MB na wewnętrznej karcie SD
Zasoby sterownika 14 483 flag, 16 384 x 32-bitowych rejestrów



Przechowywanie danych:

Wbudowany slot na moduł pamięci Flash PCD7.R550M04
Pliki danych Do 1000 plików; dostęp za pomocą protokołu
FTP



Programowanie:

Oprogramowanie narzędziowe PG5 2.1.x (IL, FUPLA i GRAFTEC)



Protokoły Internetowe
i Intranetowe
:

Serwer http Wizualizacja poprzez przeglądarkę www i
Web-panel
Serwer FTP Zdalne zarządzanie plikami w sterowniku
TCP/IP- PPP Point to Point Protocol Efektywna komunikacja punkt-punkt po
łączach szeregowych
Klient SMTP Wysyłanie wiadomości e-mail, również z
załącznikami
Klient DHCP i DNS Dynamiczne przydzielanie adresu IP
Klient SNTP Synchronizacja wewnętrznego zegara



Interfejsy komunikacyjne:

Wbudowane Ethernet (switch), USB i RS-485
Gniazdo A na dodatkowe interfejsy RS-232, RS-422/485
Dodatkowe interfejsy montowane w slotach we/wy PVD2.F2xxx (łącznie z gniazdem A na moduły
PCD.7F1xx), do 6 interfejsów szeregowych
Inne interfejsy komunikacyjne BACnet, LON IP



Protokoły komunikacyjne:

m.in. Serial-S-Bus, Ether-S-Bus i Profi-S-Bus, Modbus RTU lub TCP, EIB, M-Bus



Wejścia/Wyjścia:

4 we cyfrowe + 2 we przerwań 15…30 VDC
4 wy cyfrowe 24 VDC, 0,5 A
1 wy z modulacją szerokości impulsu PWM 24 VDC, 0.2 A
4 konfigurowalne we/wy cyfrowe 24 VDC
2 Wy analogowe, konfigurowalne 0…+10 VDC albo 0…±20 mA, Pt 1000,
12 bitowe
4 We analogowe, konfigurowalne 0…10 VDC albo 0(4)…±20 mA, Pt 1000,
Pt500, Ni 1000, 14 bitowe
2 We analogowe, konfigurowalne -10…+10 VDC, 0…±20 mA, Pt 1000,
Ni 1000, Ni 1000 L&S, 0…2,5 kΩ , 12 bitowe

Dane ogólne:

Zasilanie 24VDC (lub 12 VDC na zamówienia)
Watch-dog (styk zwierny przekaźnika) 48 VAC lub VDC 1 A
Bateria (wymienialna) Litowa bateria, 1-3 lata
Temperatura pracy 0…55 °C
Wymiary (W x S x G) 142 x 226 x 49 mm
Sposób montażu Szyna DIN 35 mm
Stopień ochrony IP20
