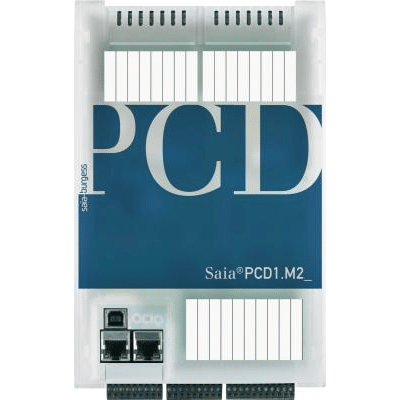

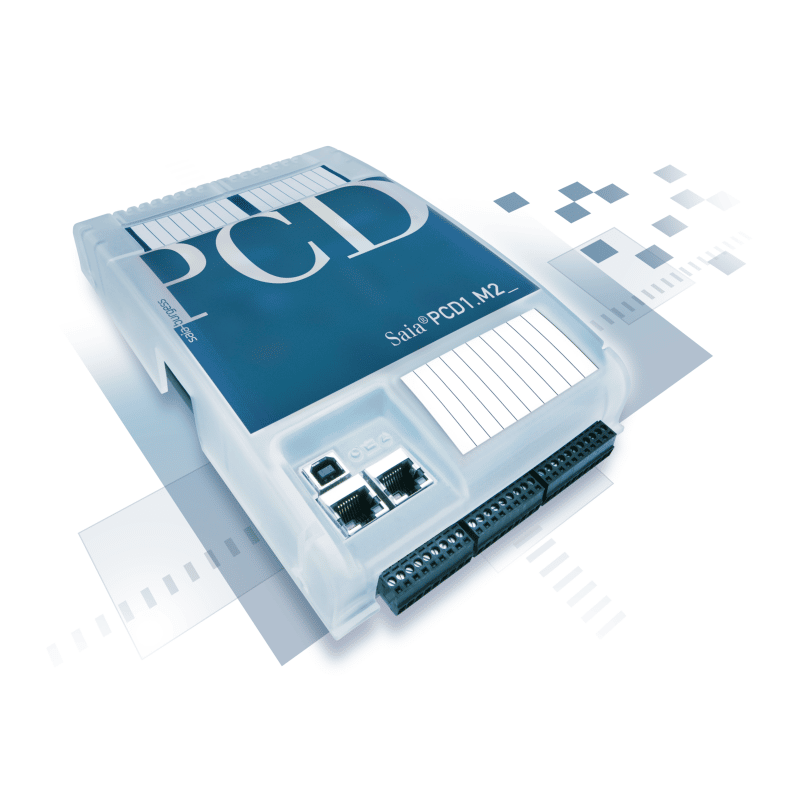

Sterownik PLC modułowy PCD1.M2120

Sterowniki PCD1.M2 to najmniejsza platforma sprzętowa Saia Burgess Controls z wbudowaną technologią Automation Server. Mimo niewielkich rozmiarów PCD1.M2 oferują duże możliwości rozbudowy o moduły we/wy i łącza komunikacyjne. PCD1.M2120 to moduł bazowy sterownika PLC z wbudowanym portem Ethernet, 32-bitowym procesorem, 128 kB pamięci RAM, 512 kB pamięci Flash (backup), 2 slotami dla modułów we/wy (dodatkowo do 32 we/wy).

PCD1.M2120 ma 18 zintegrowanych we/wy (4 wejścia cyfrowe, 2 wejścia przerwań, 4 wyjścia cyfrowe, 1 wyjście z modulacją impulsu PWM, 4 wejścia/wyjścia cyfrowe, 2 konfigurowalne wejścia analogowe, watchdog), 2 sloty na dodatkowe moduły we/wy oraz gniazdo do rozbudowy o kolejny interfejs komunikacyjny. Sterownik ma także wbudowane interfejsy: Ethernet, USB i RS-485, a gniazda we/wy można wyposażyć w dodatkowy interfejs za pomocą modułów z serii PCD7.F1xxS (RS-485/RS-422, RS-232, RS-485 i MP-Bus) lub PCD2.Fxxx (m.in. RS-232/RS-485, BACnet MS/TP, LONWORKS, Dali, M-Bus oraz modemy analogowe i ISDN rodziny PCD2.Txxx).

Dzięki wbudowanym funkcjonalnościom Automation Servera sterowniki rodziny PCD1.M2 mogą stanowić pomost między światem automatyki, a obszarem IT w różnego typu aplikacjach. Mogą także pełnić rolę zdalnych we/wy dla innego sterownika PCD z wykorzystaniem do transmisji danych portu RS-485 lub Ethernet.

Zasoby:

Pamięć na program użytkownika 512 kB
Pamięć RAM 128 kB, podtrzymanie bateryjne
Backup programu na wewn. karcie pamięci SD
System plików użytkownika 8 MB
System operacyjny Saia COSinus
Zasoby sterownika 14 483 flag, 16 384 x 32-bitowych rejestrów



Interfejsy komunikacyjne:

Wbudowane USB i RS-485
Gniazdo A na dodatkowe interfejsy RS-232, RS-422/485
Dodatkowe interfejsy montowane w slotach we/wy PVD2.F2xxx (łącznie z gniazdem A na moduły
PCD.7F1xx), do 6 interfejsów szeregowych
Inne interfejsy komunikacyjne BACnet, LON IP



Wejścia/Wyjścia:

4 we cyfrowe + 2 we przerwań 15…30 VDC
4 wy cyfrowe 24 VDC
1 wy z modulacją szerokości impulsu PWM 24 VDC, 0.2 A
4 we/wy cyfrowe 24 VDC
2 we analogowe, konfigurowalne -10…+10 VDC albo 0…±20 mA, Pt 1000,
Ni 1000, Ni 1000 L&S, 0…2.5 k
Dodatkowe zdalne we/wy PCD3.T760 (Profi-S-IO), PCD3.T660



Dane ogólne:

Zasilanie 24VDC (lub 12 VDC na zamówienia)
watchdog (styk zwierny przekaźnika) 48 VAC lub VDC1), 1 A
Bateria (wymienialna) Litowa bateria, 1-3 lata
Temperatura pracy 0…55 °C
Wymiary (W x S x G) 141.4 x 208 x 48 mm
Sposób montażu 24 VDC ±20%
Stopień ochrony IP20

Informacje_techniczne_PCD1.M2020-3.pdf Pobierz

PCD1.M2xxx-6.pdf Pobierz
