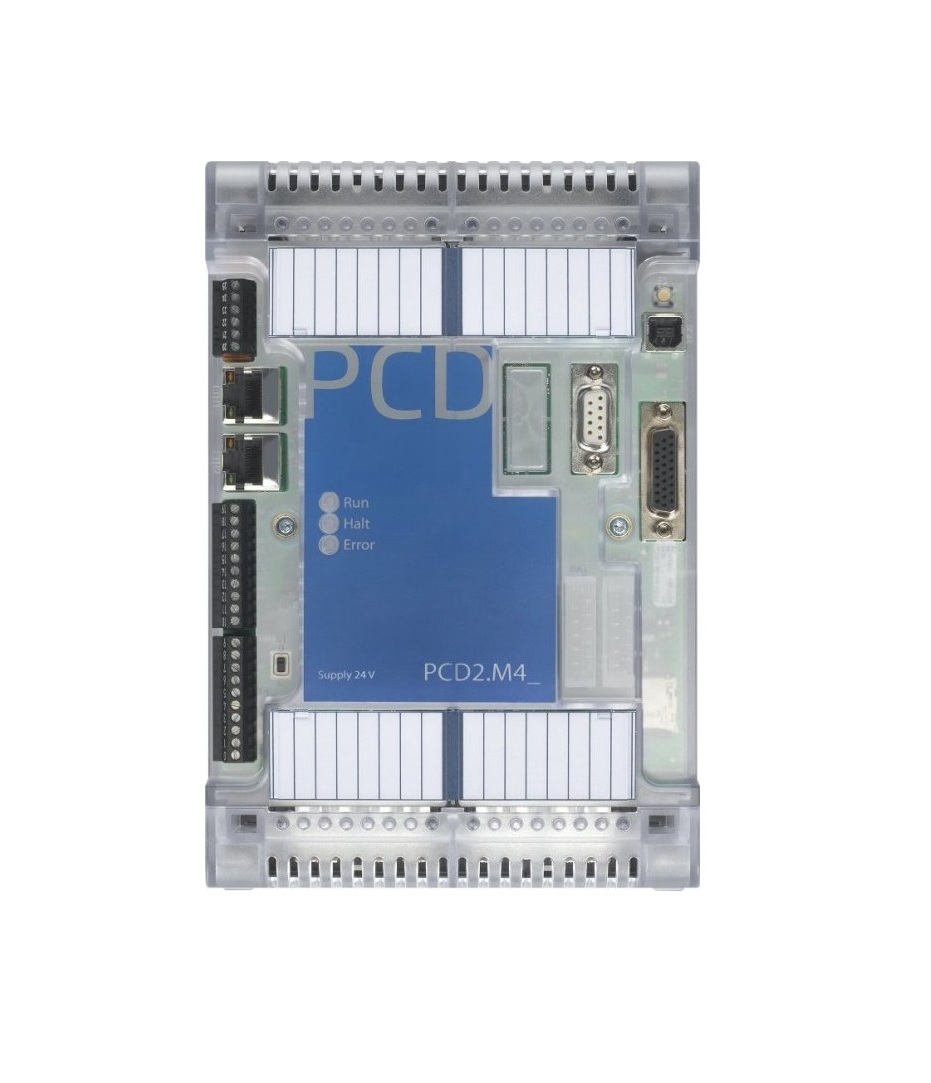

Sterownik PLC modułowy PCD2.M4560
PCD2.M4560 to wydajny, modułowy sterownik PLC w płaskiej i ergonomicznej obudowie. Urządzenie jest wyposażone w cztery gniazda na moduły we/wy, zapewniając obsługę do 64 we/wy lokalnych. Potężne zasoby sterownika pozwalają realizować funkcje sterowania rozległych instalacji z obsługą do 1024 we/wy zdalnych (z zastosowaniem kaset rozszerzeń PCD2.C2000 i PCD2.C1000). Wbudowane porty (Ethernet, 2 x RS-485 i USB, a także gniazdo A na moduły PCD7.F1xxS) umożliwiają jednoczesną obsługę aż 14 interfejsów komunikacyjnych.
PCD2.M4560 jest wyposażony w następujące interfejsy komunikacyjne: Ethernet (switch 2-portowy), 2 x RS-485 oraz USB, a także gniazdo A do zabudowy modułów komunikacyjnych serii PCD7.F1xxS i gniazdo C na interfejs Profibus DP. Liczbę obsługiwanych sieci można zwiększyć także za pomocą czterech modułów PCD2.Fxxx do zabudowy w slotach we/wy. Każdy z tych modułów daje możliwość obsługi dwóch sieci komunikacyjnych (do wyboru: RS-232, RS-422, RS-485, BACnet MS/TP, Belimo MP-Bus, DALI i M-Bus). Urządzenie może jednocześnie obsłużyć aż 14 interfejsów komunikacyjnych.
W PCD2.M4560 zastosowana została nowoczesna, bezbateryjna technologia FRAM, która zabezpiecza zasoby sterownika podczas awarii zasilania.
Dzięki płaskiej obudowie sterowniki serii PCD2.M4xxx stanowią doskonałe rozwiązanie do zastosowania w szafach o ograniczonej ilości miejsca. Interfejsy komunikacyjne do popularnych sieci umożliwiają im łatwą integrację z systemami automatyki innych producentów, a funkcjonalności Automation Servera (w tym serwery www i FTP, klient SMTP, obsługa kart pamięci SD i system plików) pozwalają na tworzenie pomostu pomiędzy światem automatyki, a obszarem IT w różnego typu aplikacjach. Automation Server umożliwia sterownikowi pracę jako autonomiczny system sterowania, a także integrację z bardziej rozbudowanym systemem automatyki.
Wbudowane zasoby pamięci pozwalają na swobodne przechowywanie wizualizacji, danych historycznych i instrukcji. Aplikacja webowa umożliwia m.in. uruchomienie i wizualizację stanu pracy instalacji, sterowanie, przeglądanie danych historycznych na wykresach oraz alarmowanie (na stronie internetowej lub poprzez e-mail/sms).
- Liczba wbudowanych we cyfrowych: 4
- Liczba we/wy cyfrowych obsługiwanych przez jednostkę bazową: 64
- Liczba gniazd na moduły we/wy: 4
- Liczba we/wy cyfrowych z użyciem kaset rozszerzeń PCD2.C2000 i PCD2.C1000: 1 024
- Liczba gniazd modułów we/wy z użyciem kaset rozszerzeń: 60
- Szybkość przetwarzania [μs]: operacja bit 0,1…0,8 μs, operacja słowo 0,3 μs
- Zegar czasu rzeczywistego (RTC)
- Superkondensator do podtrzymania zegara RTC: > 10 dni
Zasoby pamięci
- Pamięć na program, DB/text (flash): 2 MB
- Pamięć użytkownika, DB/text (RAM): 1 MB
- Pamięć flash (S-RIO, konfiguracja i backup): 128 MB
- Pamięć użytkownika z systemem plików (INTFLASH): 128 MB
- Backup danych z technologią FRAM dla R, F, DB, TEXT
Wbudowane interfejsy komunikacyjne
- USB 1.1
- Ethernet, switch 2-portowy ≤ 10/100 Mbit/s, full duplex, auto-detekcja, auto-crossing RS-485 (port 0) ≤ 115.2 kbit/s
- RS-485 w gnieździe D-Sub (port 2) lub RS-485 Profibus-DP Slave, Profi-S-Net w gnieździe D-Sub (port 10) ≤ 115.2 kbit/s ≤ 1.5 Mbit/s (z izolacją elektr.)
Dodatkowe interfejsy komunikacyjne
- Rozbudowa za pomocą modułów PCD2.F2xxx (interfejsy RS-232, RS-422, RS-485, BACnet MS/TP, Belimo MP-Bus, DALI i M-Bus): gniazda we/wy 0…3, 4 moduły
- Gniazdo A na moduły PCD7.F1xxx
- Gniazdo C na moduły Profibus PCD7.F7500
Dane ogólne
- Zasilanie: 24 VDC, –20/+25% maks. z 5% tętnieniem
- Pobór mocy: 15 W (przy 64 we/wy)
- Wydajność: 5 V/+ V wewnętrzna max. 800 mA/250 mA
