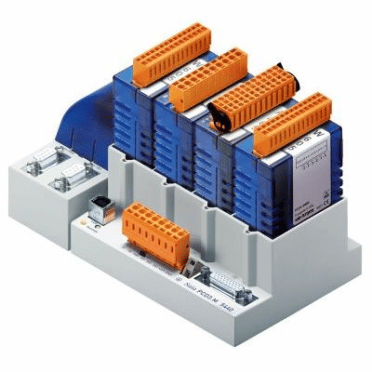

Sterownik PLC modułowy PCD3.M5340

PCD3.M5340 to jednostka bazowa sterownika PLC serii Saia PCD3 z wbudowaną pamięcią na program 1 MB i interfejsem Ethernet TCP-IP.  Sterownik jest przeznaczony do modułowej rozbudowy, obsługuje do 1023 we/wy, a jego pamięć można rozszerzyć do 4 GB za pomocą modułów pamięci flash.  PCD3.M5340 to profesjonalnie wykonane urządzenie do wymagających zastosowań, którego cykl życia wynosi minimum 15-20 lat. Urządzenie ma wbudowaną technologię Automation Server.

Płyta główna sterownika PCD3.M5340 jest umieszczona w tylnej części obudowy – taka konstrukcja pozwoliła na zabudowanie w jednostce bazowej 4 dodatkowych modułów. Funkcjonalności sterownika można zwiększyć za pomocą modułów komunikacyjnych i/lub inteligentnych modułów we/wy. Moduły inteligentne mają zapewnione bezpośrednie połączenie z procesorem za pomocą bardzo szybkiej magistrali.

Dzięki zintegrowaniu dodatkowego modułu baterii (umieszczony z lewej strony urządzenia) sterowniki PCD3.M5xxx zawierają sloty dla modułu baterii, przełącznik [RUN / STOP], dwa sloty na moduły pamięci i dwa kolejne interfejsy komunikacyjne. Diody umieszczone w module baterii informują o stanie procesora i baterii oraz sygnalizują błędy. Bateria chroni dane w przypadku awarii zasilania; można ją wymienić podczas pracy, przy włączonym zasilaniu.
Konfigurację, programy i dane można przesyłać z jednego sterownika do drugiego za pomocą modułów pamięci flash (bez konieczności stosowania oprogramowania narzędziowego).

Technologia Automation Serwer zapewnia wbudowane serwery WWW, SMTP i FTP, możliwość eksportu danych do plików CSV, obsługę skryptów CGI, pamięci Flash z systemem plików i kart SD. Umożliwia także integrację z systemami automatyki innych dostawców bez konieczności dodatkowych prac inżynierskich i ponoszenia kosztów związanych z rozszerzaniem możliwości komunikacyjnych.

PCD3.M5340 są kompatybilne z pozostałymi PLC, kasetami rozszerzeń, modułami wejść/wyjść zdalnych i lokalnych, komunikacyjnymi, funkcyjnymi i innymi oraz akcesoriami rodziny PCD3. Istniejące programy użytkownika mogą być bezpośrednio przenoszone i będą z powodzeniem pracowały w nowej jednostce bazowej.

Programowanie i konfiguracja odbywa się za pomocą pakietu narzędziowego Saia PG5 Controls Suite.

  • Liczba we/wy: 1023
  • Liczba slotów modułów we/wy: 64
  • Złącze dla kaset rozszerzeń we/wy PCD3.Cxxx
  • Czas przetwarzania: 0,3–1,5 µs (bit), 0,9 µs (słowo)
  • Zegar czasu rzeczywistego
  • 1 MB pamięci RAM dla programów użytkownika
  • 2 MB pamięci flash jako backup pamięci
  • Rozbudowa pamięci flash do 4 GB
  • Wbudowane interfejsy komunikacyjne USB, RS-232, RS-485, RS 422/485 oraz Ethernet TCP/IP
  • Rozbudowa komunikacji za pomocą modułów PCD3.F1xx i PCD3.F2xx (m.in. RS-232, RS-422, RS-485, M-Bus, Belimo MP-Bus, DALI, LonWorks FTT10, BACnet MS/TP)
  • Rozbudowa za pomocą ponad 50 typów modułów we/wy
  • Napięcie zasilania: 24 V DC
  • Pobór mocy: 15 W dla 64/we/wy

Sterowniki_SBC_PCD3_fragment_katalogu_26-215_PL.pdf Pobierz
