Więcej wejść analogowych w PCD2/3

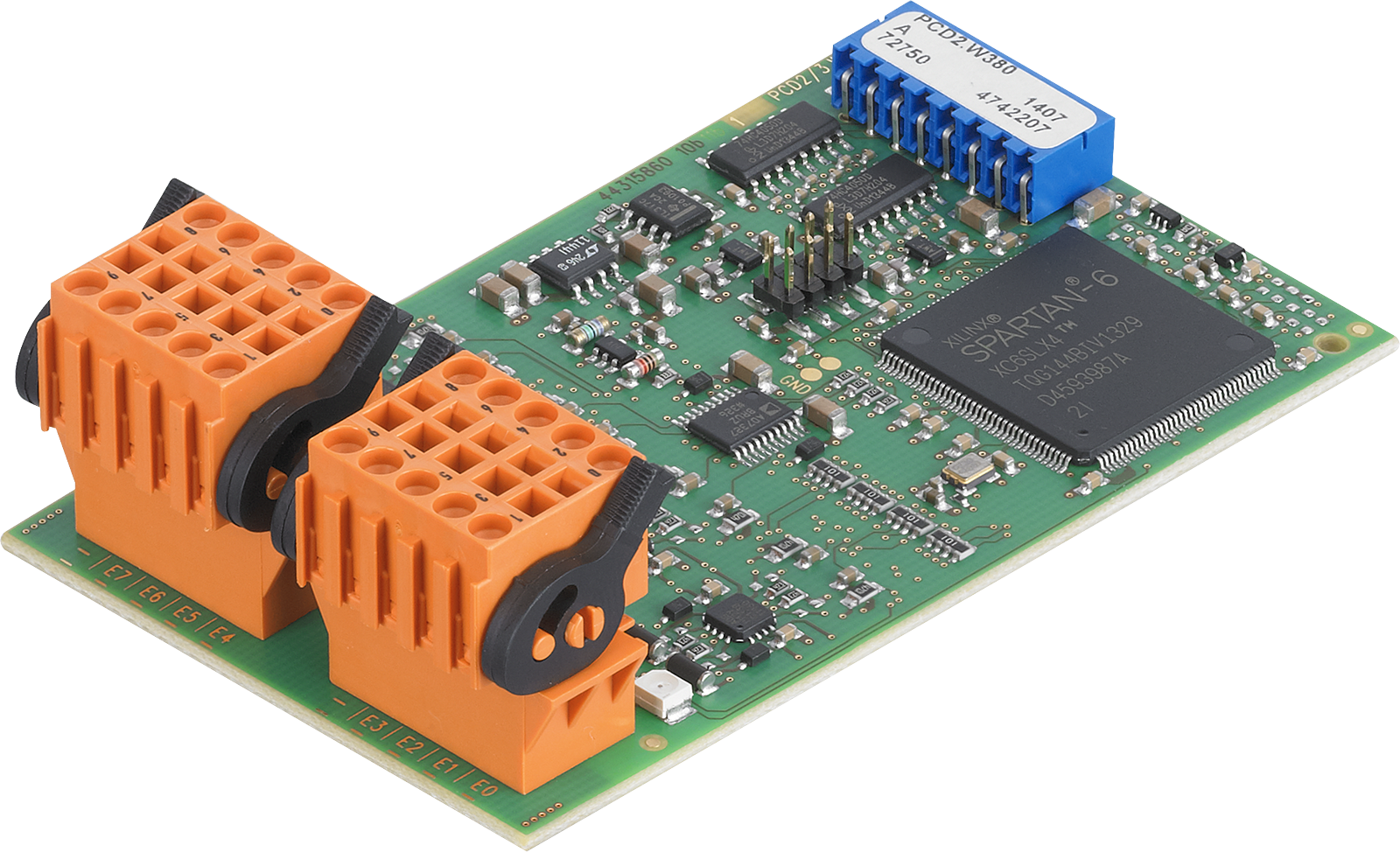

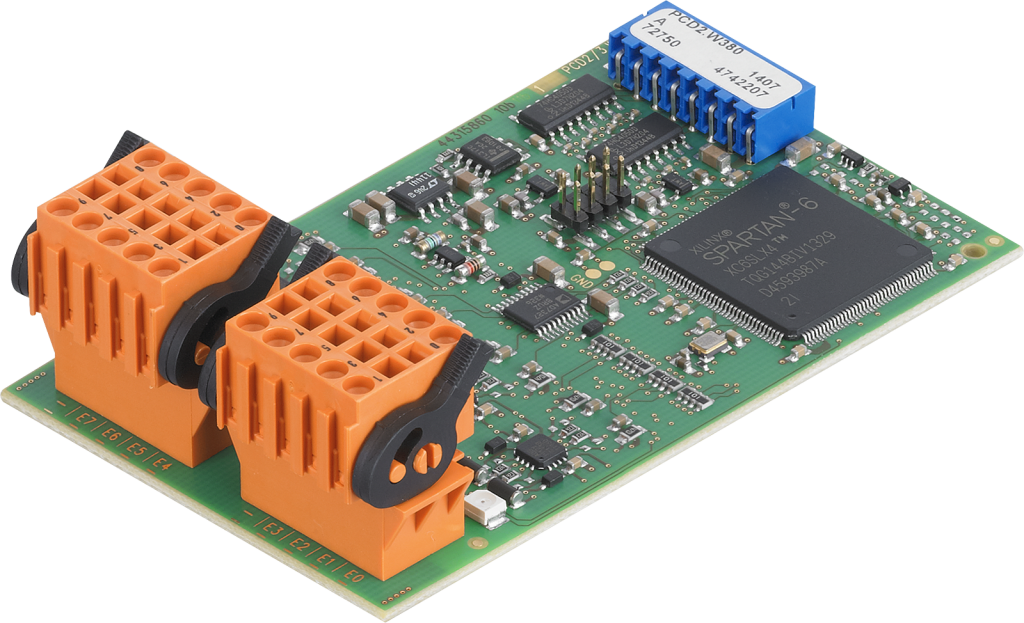

Saia PCD2/3.W380 to moduły indywidualnie konfigurowalnych wyjść analogowych do PCD1.M2, PCD2.M5, PCD3 i kaset Smart RIO PCD3.T66x.

PCD2-PCD2W380_

Moduły zawierają 8 wejść z rozdzielczością do 13 bitów, każde z nich można indywidualnie konfigurować za pomocą narzędzia Device Configurator w pakiecie PG5. Otwieranie obudowy modułu i podłączenie zworki nie jest już konieczne. Każde wejście wyposażone jest w dwa zaciski. PCD2/3.W380 obsługują następujące sygnały: 0 … 10V, +/- 10V, 0 (4) … 20mA i czujniki temperatury: Pt / Ni 1000, a także NTC10k / NTC20k. Szerokie zakresy pomiarowe umożliwiają współpracę z wieloma urządzeniami peryferyjnymi różnych producentów, czym zwiększają elastyczność i efektywność ekonomiczną instalacji.

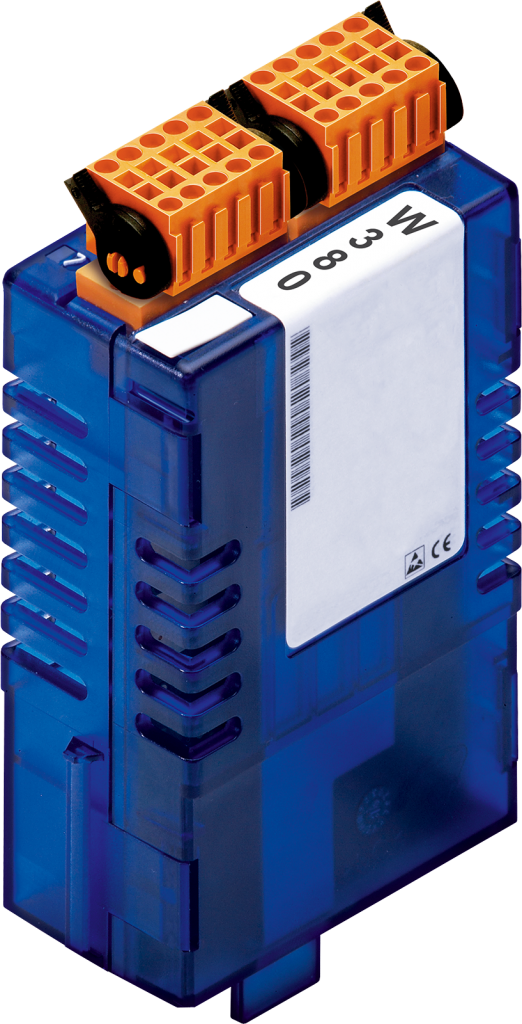

PCD3-PCD3W380_Krzywe grzania dla czujników typu NTC10k- i NTC20k nie są znormalizowane i różnią się w zależności od producenta. Dlatego firma Saia przygotowała bloki funkcyjne Fbox, które można wykorzystać za pomocą programu użytkownika. Krzywe grzania (pliki CSV) do czujników Produal i Honeywell i przykładowy fragment programu PG5 dostępne są na www.saia-support.com

PCD2/3.W380 z powodzeniem mogą być stosowane w aplikacjach, w których prędkość przetwarzania danych jest kluczowa. Każda wartość kanału jest aktualizowana w wewnętrznym buforze co 680 µs co oznacza, że każda wartość wejściowa jest odświeżana z częstotliwością 1,5 kHz.

Szczegółowe dane techniczne
