Moduł zasilająco-sterujący FVM

Moduły rodziny FVM (FVM-M i FVM-S) są uniwersalnymi, kompaktowymi modułami zasilająco-sterującymi z wyjściami triakowymi 230V oraz 0..10V, umożliwiają m.in. pełną obsługę klimakonwektorów (FCU), belek chłodzących czy grzejników. Współpracują ze sterownikami pomieszczeniowymi wyposażonymi w 3 wyjścia analogowe 0…10VDC.
FVM stanowią ekonomiczną i techniczną alternatywę do wszelkiego rodzaju skrzynek sterujących.

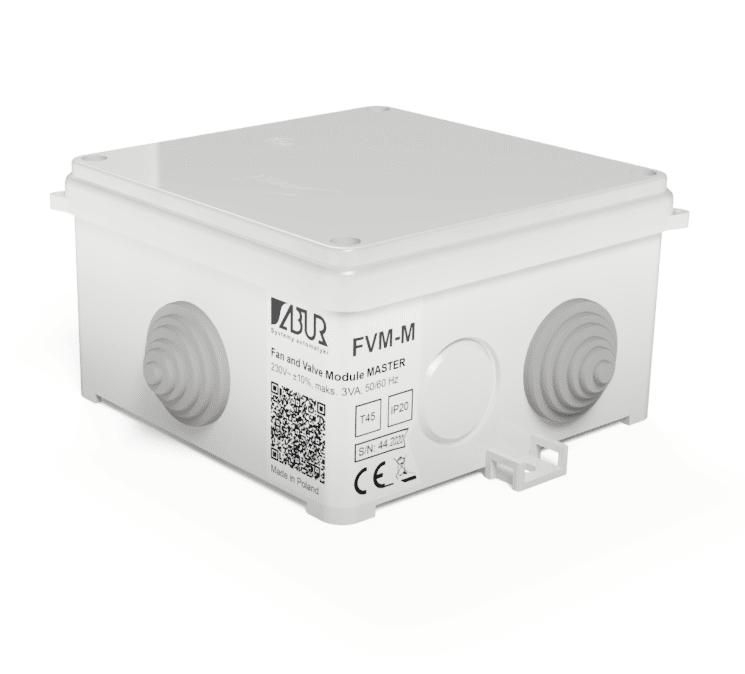

Moduły rodziny FVM mają niewielkie wymiary (ok. 120x120x70mm), są zasilane napięciem 230VAC, mają wewnętrzny zasilacz 24VDC, są wyposażone w 3 wejścia analogowe 0…10VDC, 1 wyjście analogowe 0..10VDC, oraz 5 wyjść triakowych 230V. Dwa wejścia 0..10VDC służą do sterowania (ON/OFF i PWM w jednym module) pojedynczymi triakami (zawory grzania i chłodzenia), a sygnał 0..10VDC na trzecim wejściu zamieniany jest na sygnał sterujący jednym z trzech triaków (np. do wentylatora 3-biegowego w FCU). W modułach FVM czas cyklu PWM wynosi 30 sekund (120 cykli/godz), co zapewnia realne możliwości wykorzystania PWM do sterowania. Zawsze aktywny jest tylko jeden z trzech triaków. Wyjścia triakowe zabezpieczone są bezpiecznikami ceramicznymi. Stany triaków są sygnalizowane diodami LED. Wyjście analogowe 0..10VDC może służyć na przykład do sterowania wentylatorem z silnikiem EC. Z modułu FVM napięciem 24VDC zasilany jest sterownik pomieszczeniowy. Daje to m.in. oszczędności na okablowaniu.

Moduły FVM-M oraz FVM-S współpracują ze sobą w taki sposób, że FVM-M zasila napięciem 24VDC oraz dostarcza sygnały analogowe 0..10VDC połączonym z nim w łańcuch modułom FVM-S. Do jednego modułu FVM-M można podłączyć do 6 modułów FVM-S, co umożliwia budowanie dużych grup klimakonwektorów dla każdej strefy.

Obok niewielkich wymiarów moduły FVM charakteryzują się prostotą montażu i uruchomienia. Do podłączania do modułu FVM-M kolejnych modułów FVM-S służą zarówno rozłączalne złącza śrubowe jak i złącza RJ45. Zastosowania złącz rozłączalnych umożliwia bezpieczne i niezawodne podłączenie poszczególnych żył przewodów, a złącza RJ45 dodatkowo przyspieszają montaż, są odporne na pomyłki, dają możliwość prefabrykacji przewodów połączeniowych również poza placem budowy.

FVM-dokumentacja-techniczna-v3A-2022-01-25-03-2.pdf Pobierz

FVM-Oznaczenia_i_funkcje__diod_sygnalizacyjnych_LED-v3A-1.pdf Pobierz

FVM-schemat-polaczen-zewnetrznych-v2b-7.pdf Pobierz
