Sterowanie i monitoring w Zabrzańskim Przedsiębiorstwie Energetyki Cieplnej ZPEC

Zabrzańskie Przedsiębiorstwo Energetyki Cieplnej Sp. z o.o. to nowoczesne przedsiębiorstwo ciepłownicze o wieloletnim doświadczeniu, które zajmuje się produkcją, przesyłem i dystrybucją ciepła. Firma kładzie duży nacisk na ekologiczną produkcję ciepła i ciepłej wody, nieustannie inwestując w innowacyjne technologie i modernizując infrastrukturę.

 Przedsiębiorstwo już od wielu lat stosuje rozwiązania sterowania Saia PCD firmy Saia Burgess Controls i platformę wizualizacyjną Control Maestro, która pracuje w centralnej dyspozytorni, zbierając i prezentując bieżące dane procesowe z kotłowni i węzłów cieplnych.

Jak to działa?

Przedsiębiorstwo obsługuje blisko 160 węzłów cieplnych, w których pracują sterowniki Saia PCD. Pierwsze sterowniki węzłowe Saia PCD, które zaczął stosować ZPEC to Saia PCD1.M135. Obecnie nowe i modernizowane węzły wyposażane są w SWC (Sterowniki Węzła Cieplnego zbudowane na bazie sterowników PCD1.M2110R1), którymi sukcesywnie zastępowane są niemonitorowane regulatory pogodowe. W 2015 roku w SWC wyposażonych zostało 19 nowych węzłów dla budynków wielorodzinnych oraz 12 węzłów, które poddano modernizacji.

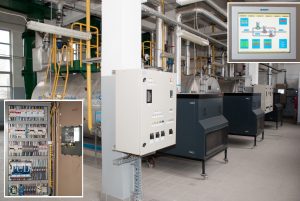

 Oprócz węzłów cieplnych rozwiązania Saia PCD pracują także w kotłowniach. Sterowniki Saia PCD2.M5540 sterują pracą trzech pomp i trzech kotłów gazowych w kotłowni w Rokitnicy. Również w Rokitnicy do sterowania i wizualizacji wykorzystywany jest panel operatorski HMI30 firmy ASEM. Aplikacja stworzona w środowisku Premium HMI pozwala na sterowanie częścią kotłową i pompową obiektu.

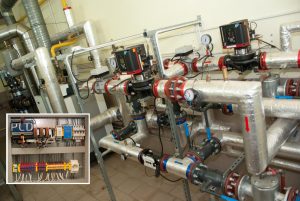

W kolejnej kotłowni gazowej pracuje sterownik PCD3.WAC wyposażony w modem GSM. Parametry procesowe przesyłane są za pomocą GPRS do platformy ControlMaestro. Dane z pozostałych obiektów i instalacji trafiają do platformy nadrzędnej za pomocą przewodowego Ethernetu.



Korzyści z wdrożenia systemu automatyki

  • Szybsza reakcja na sytuacje alarmowe
  • Swobodna i elastyczna regulacja pracy węzłów cieplnych
  • Możliwość dostosowania do indywidualnych potrzeb użytkowników
  • Zdalny podgląd – możliwość szybszej diagnostyki
  • Wiarygodne źródło danych do analizy.

Wykorzystane rozwiązania i urządzenia

  • Sterowniki Saia PCD2.M5540 firmy Saia Burgess Controls
  • Sterowniki PCD3.WAC z komunikacją GSM/GPRS
  • Sterowniki Saia PCD1.M135
  • Sterowniki Saia PCD1.M2110-R1
  • Platforma wizualizacyjna SCADA Control Maestro
  • Panele operatorskie HMI30 firmy ASEM.
